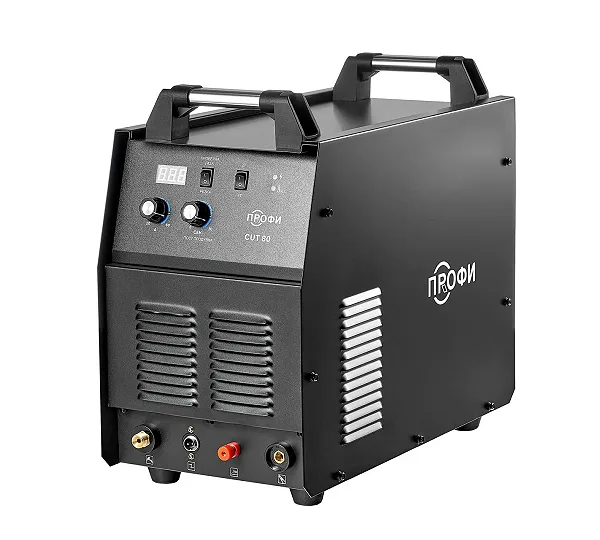

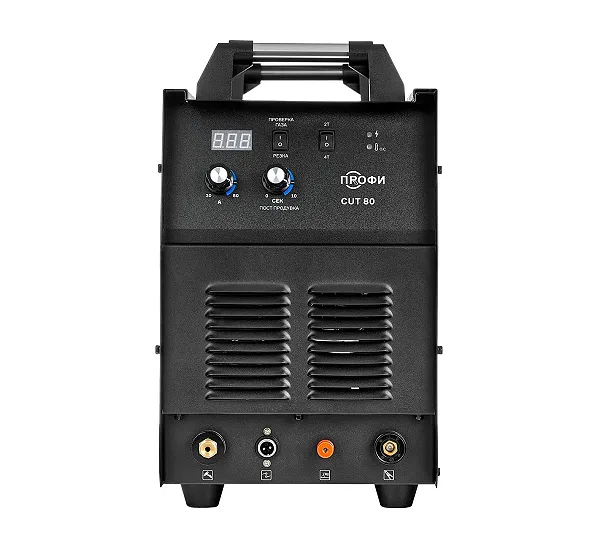

Аппарат плазменной резки ПРОФИ CUT 80 ПТК 005.200.504

Назначение

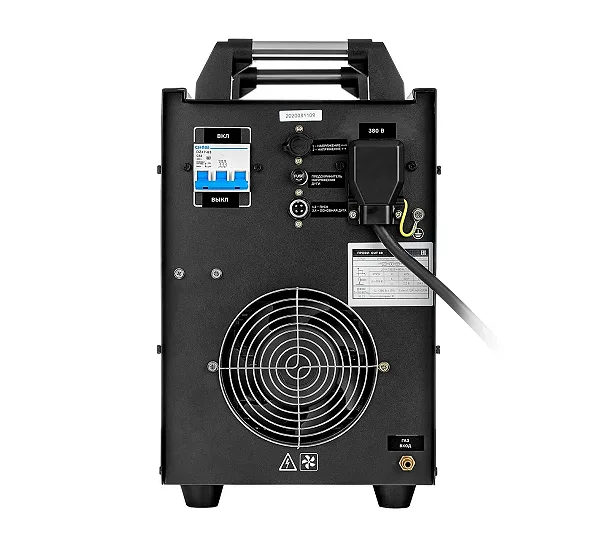

Аппарат плазменной резки ПРОФИ CUT 80 (ПТК 005.200.504) предназначен для выполнения разделительной резки и раскроя углеродистой, нержавеющей и оцинкованной стали, а также меди, латуни, алюминия и других сплавов. Устройство рассчитано на работу от сети 380В (±15%) и поддерживает интеграцию с системами ЧПУ через разъем на задней панели. Аппарат обеспечивает максимальную толщину реза до 30 мм, при этом чистый рез составляет 18–26 мм.

Технические характеристики

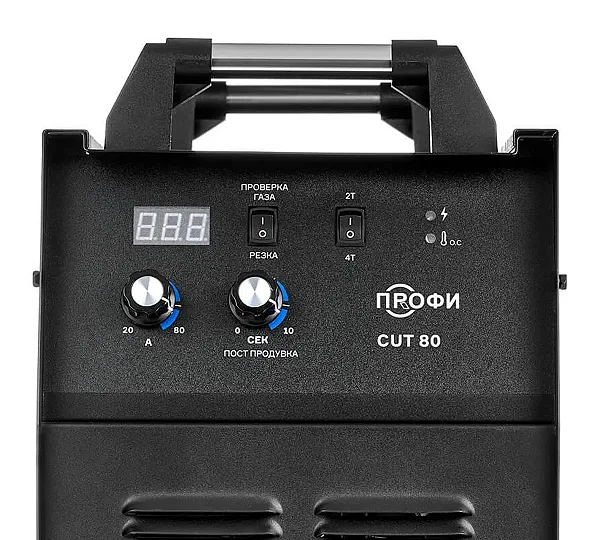

Оборудование обладает максимальной потребляемой мощностью 10,5 кВт и КПД 85%. Диапазон регулировки тока составляет 20–80 А при напряжении холостого хода 269 В. Аппарат оснащен высокочастотной системой возбуждения дуги, режимами работы 2T/4T и функцией постпродувки газом с регулируемым интервалом 0–10 секунд. Габариты устройства составляют 500х255х450 мм, вес нетто — 18,5 кг. Для работы требуется подключение внешнего компрессора с давлением 0,4–0,6 Атм.

Соответствие нормативу

Аппарат соответствует классу защиты IP21 и степени изоляции F. Коэффициент мощности устройства составляет 0,93, частота питающей сети — 50 Гц. Конструкция предусматривает использование силовых панельных разъемов типоразмера 35–50.
