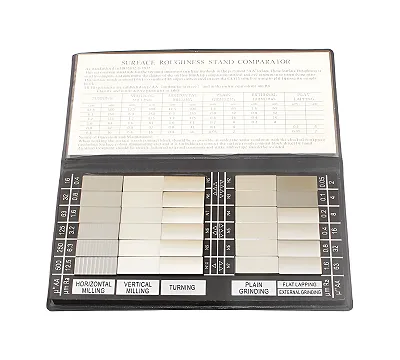

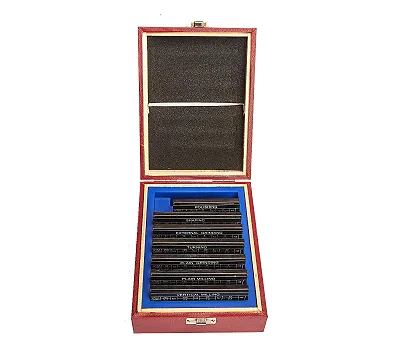

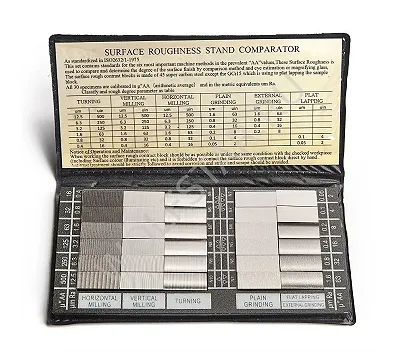

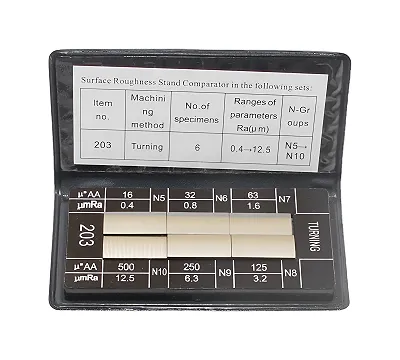

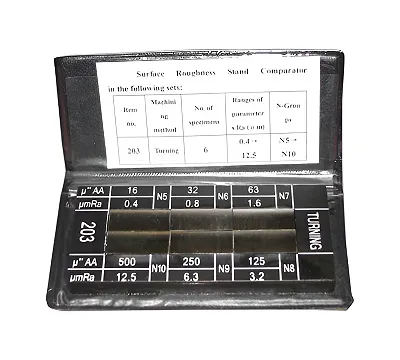

Образцы шероховатости — это эталоны, с которыми сравнивают поверхность детали прямо в цеху, чтобы понять, попали ли вы в допуск после станка. Они заменяют профилометр там, где нужно быстро проверить качество обработки «на глаз» или на ощупь. В каталоге представлены наборы ОШС и ОШП от INSIZE, TLX, ZITOM и CNIC, изготовленные по ГОСТ 9378-93.
Наборы делят по способу обработки: точение, фрезерование, шлифование или строгание. Каждый образец в наборе — это металлическая пластина с конкретным значением Ra или Rz. Параметр Ra показывает среднее арифметическое отклонение профиля, а Rz — высоту неровностей по десяти точкам. Ориентируйтесь на ГОСТ 9378, который задает требования к этим эталонам. Важно выбрать набор, где способ обработки пластин совпадает с тем, что вы делаете на станке: сравнивать фрезерованную поверхность с эталоном шлифования нельзя — результат будет неверным.
При подборе набора смотрите на три критерия: способ обработки, диапазон значений и материал. Если работаете с алюминием или сталью, берите соответствующий комплект. Для плоских деталей подходят плоские образцы (ОШП), для валов — цилиндрические (ОШС). Проверьте, чтобы нужные вам значения Ra или Rz входили в диапазон набора. Количество пластин в комплекте определяет точность подбора: чем их больше, тем проще найти максимально близкий к детали эталон.
Перед контролем обязательно очистите деталь и образец от масла и стружки. Сначала приложите эталон к поверхности и оцените результат визуально при хорошем освещении. Затем проведите ногтем поперек рисок на детали и на образце — тактильный метод дает больше информации, чем просто взгляд. Если значения Ra очень малые, используйте лупу или микроскоп. Помните, что образцы — это не вечные инструменты: со временем они изнашиваются, поэтому периодическая поверка обязательна для подтверждения точности. В каталоге представлены наборы ОШС и ОШП, соответствующие ГОСТ 9378-93, с широким диапазоном значений Ra и Rz.
