Нутромеры индикаторные, микрометрические и трехточечные

Нутромеры, или штихмасы, измеряют внутренние диаметры отверстий, пазов и расстояния между параллельными плоскостями. Инструмент незаменим при контроле цилиндров, гильз и посадочных мест, где обычный штангенциркуль не дает нужной точности.

Как подобрать прибор под конкретную деталь

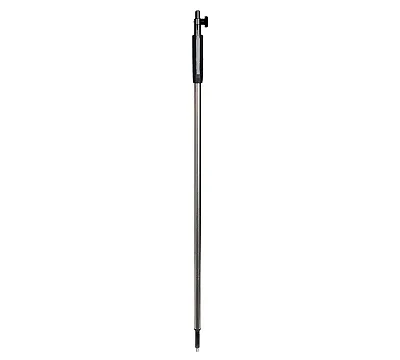

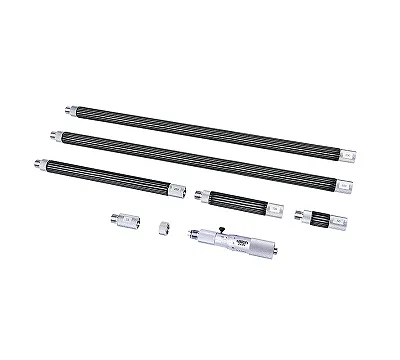

Выбор зависит от геометрии отверстия и требуемой точности. Для сквозных отверстий подходят стандартные модели, для глухих — приборы с короткими измерительными наконечниками. Если нужно замерить глубокий цилиндр, выбирайте нутромер с удлинительными стержнями. Оцените диапазон измерений: он должен перекрывать номинальный размер детали с запасом. Для ответственных узлов берите инструмент с ценой деления 0,001 или 0,002 мм, для черновых работ достаточно 0,01 мм.

Виды измерительных головок и их особенности

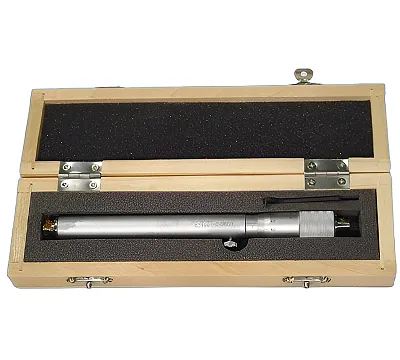

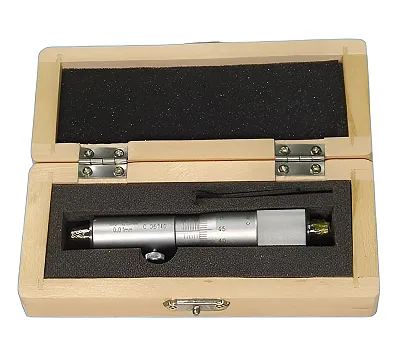

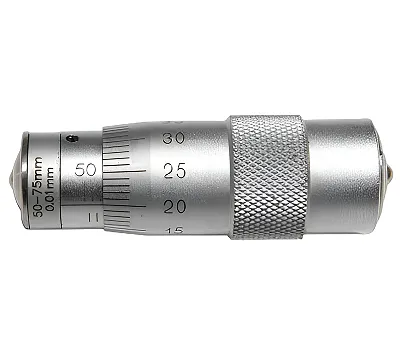

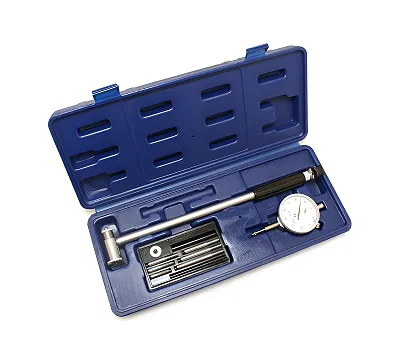

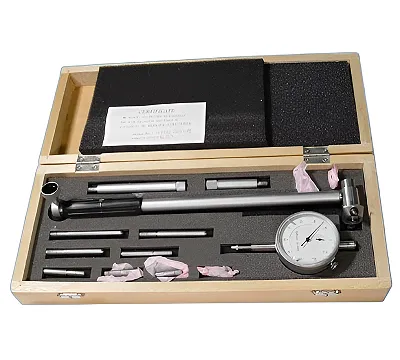

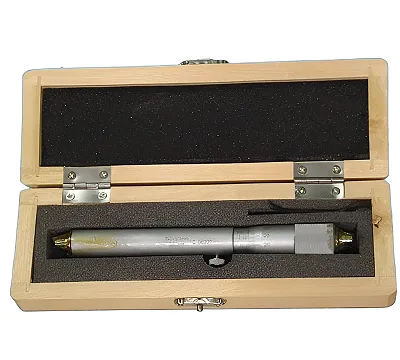

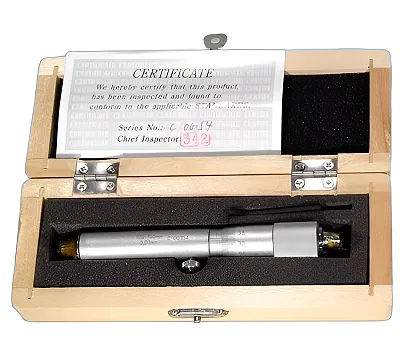

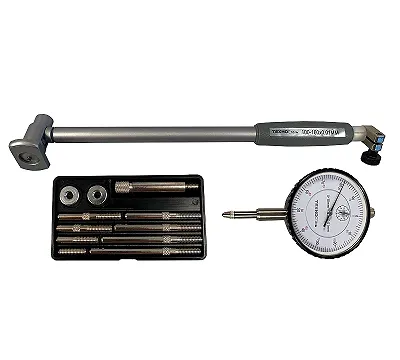

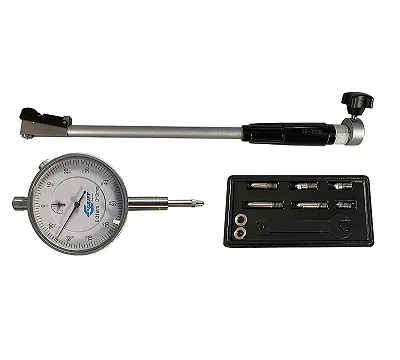

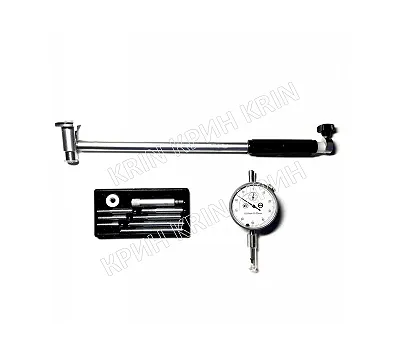

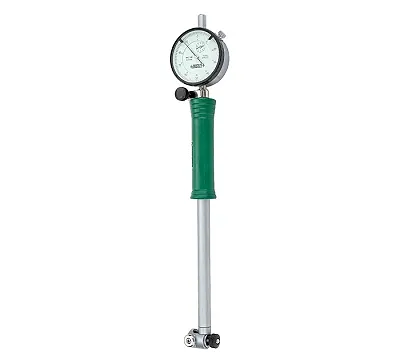

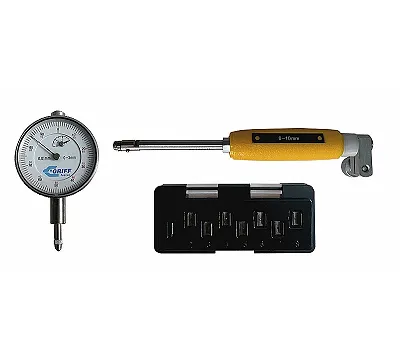

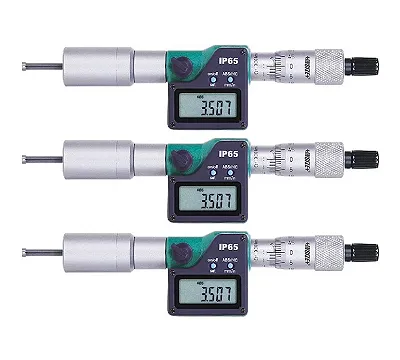

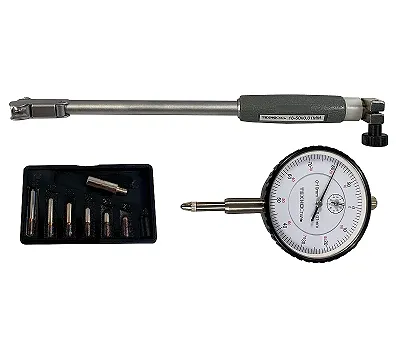

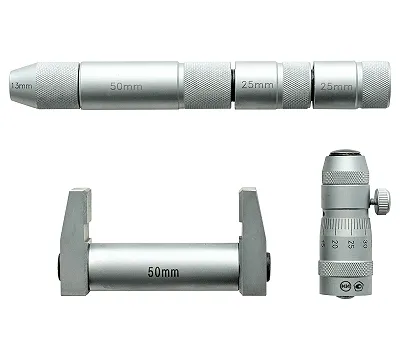

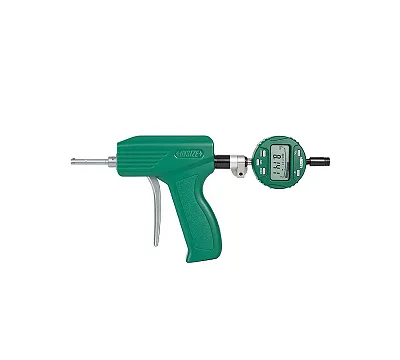

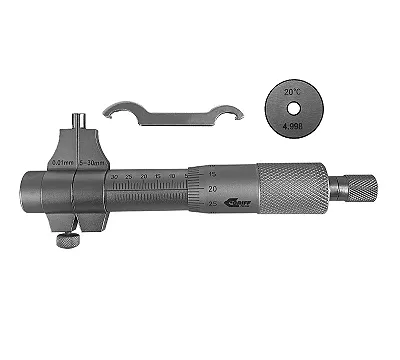

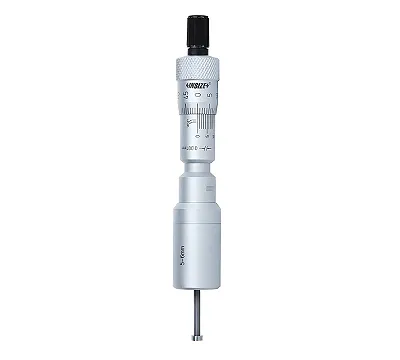

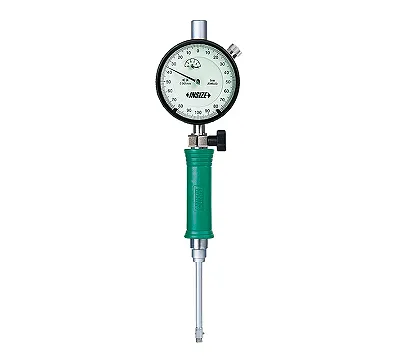

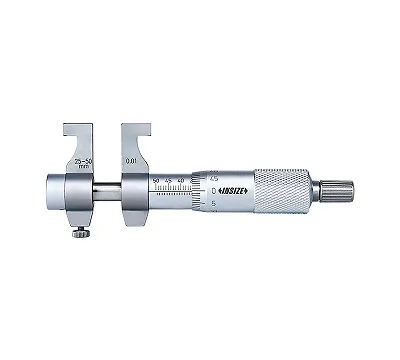

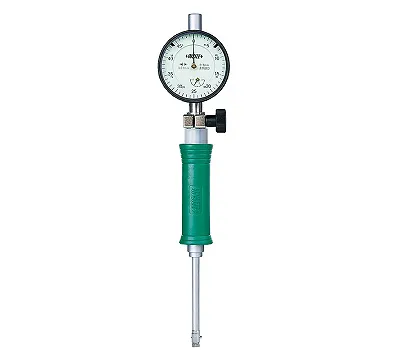

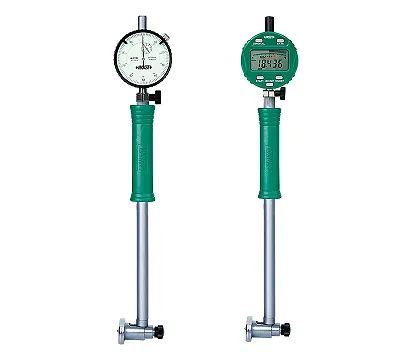

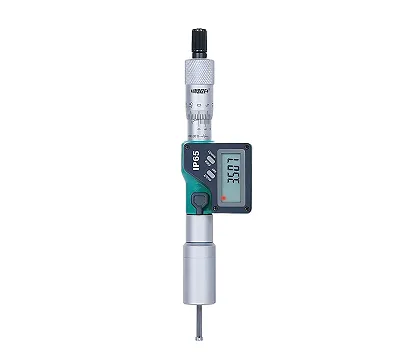

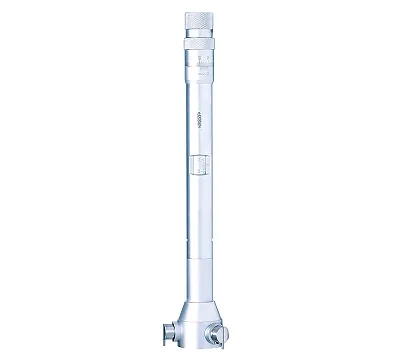

Индикаторные нутромеры работают на принципе передачи перемещения наконечника на стрелочный индикатор. Это классика для цеха. Микрометрические нутромеры позволяют измерять размер по шкале микрометрического винта, они удобны для точной фиксации. 3-точечные модели центрируются в отверстии автоматически, что исключает перекос и повышает точность замера. Электронные версии выводят результат на дисплей, упрощая считывание данных.

Нормативы и точность измерений

Приборы выпускают в соответствии с ГОСТ 868-82 и ГОСТ 10-88. При выборе проверяйте, внесен ли инструмент в Государственный реестр средств измерений — это важно для официальной поверки. Углеродистая сталь, из которой делают корпус и наконечники, требует бережного обращения. Помните, что точность показаний напрямую зависит от температуры: проводите замеры при +20 °С, иначе тепловое расширение металла исказит результат.

Правила работы и частые ошибки

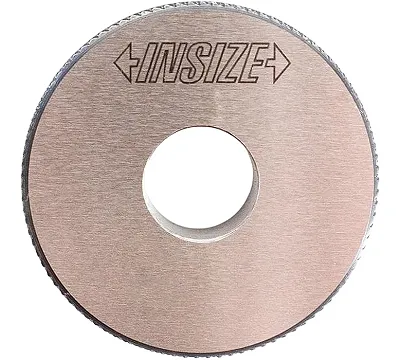

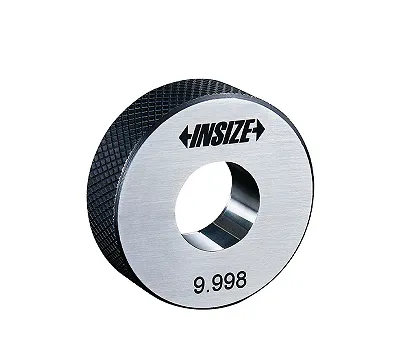

Перед замером всегда настраивайте нутромер на ноль по установочному кольцу или набору КМД. Главная ошибка — перекос прибора: наконечник должен стоять строго перпендикулярно оси отверстия. Чтобы найти истинный диаметр, плавно покачивайте штихмас в плоскости замера, отслеживая минимальное значение на шкале. Не прикладывайте избыточное усилие к измерительному наконечнику, чтобы не деформировать деталь или сам прибор. В нашем каталоге представлены индикаторные, микрометрические и 3-точечные нутромеры, а также установочные кольца, соответствующие ГОСТ 868-82 и ГОСТ 10-88.
