Фитинги, шланги, масла и запчасти для пневмоинструмента и компрессоров

Оснастка для пневмоинструмента и компрессоров — всё, что соединяет компрессор с инструментом: шланги, катушки, фитинги и быстросъёмные соединения. От состояния магистрали зависит давление на входе в инструмент: слишком тонкий шланг или негерметичный разъём забирают мощность гайковёрта, шлифмашины или краскопульта.

Из чего состоит линия

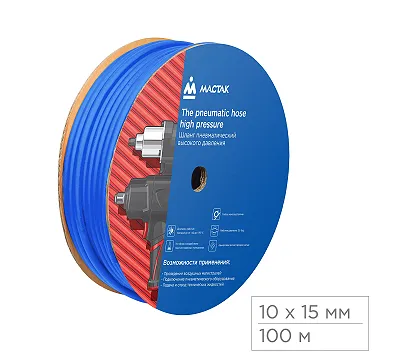

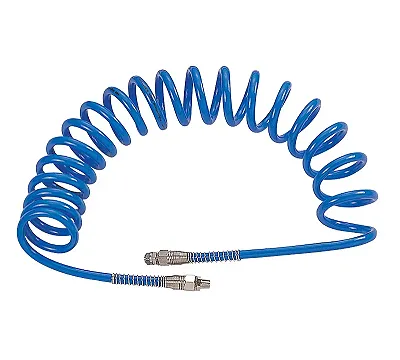

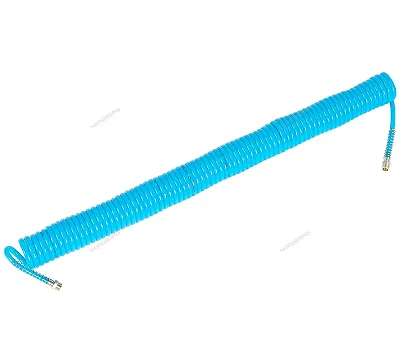

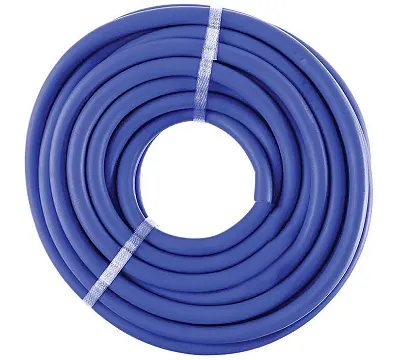

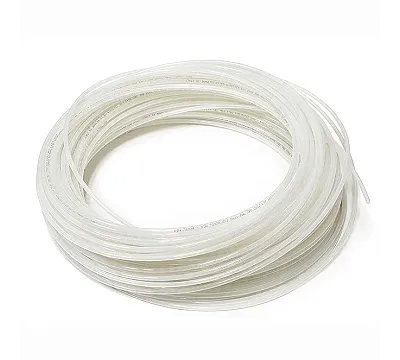

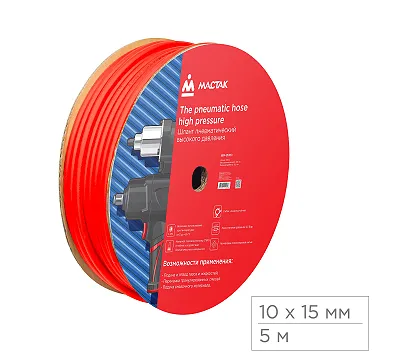

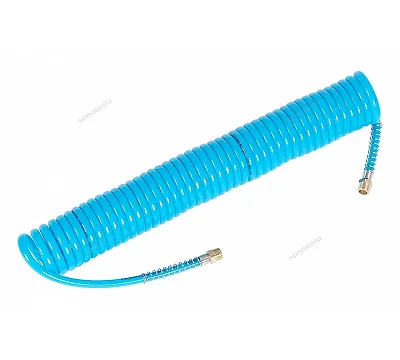

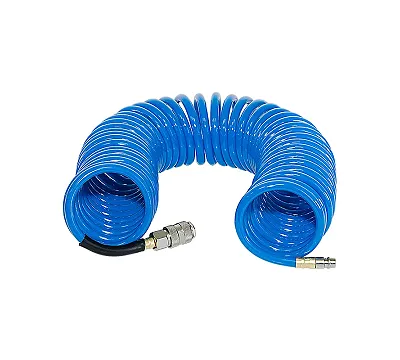

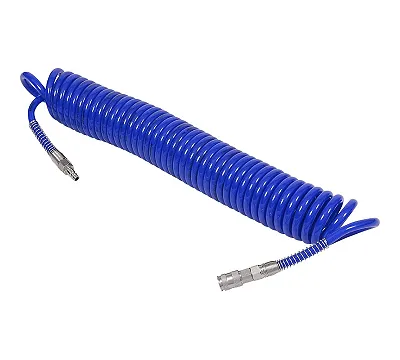

• Шланг — прямой или спиральный. Прямой раскладывают по цеху или наматывают на катушку, спиральный сам собирается в бухту и удобен на посту, где оператор перемещается.

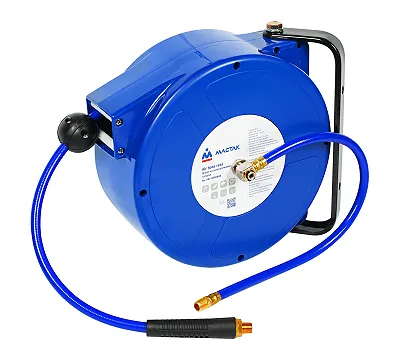

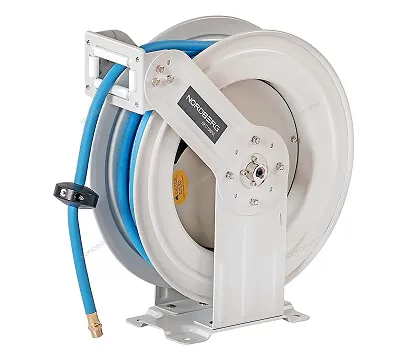

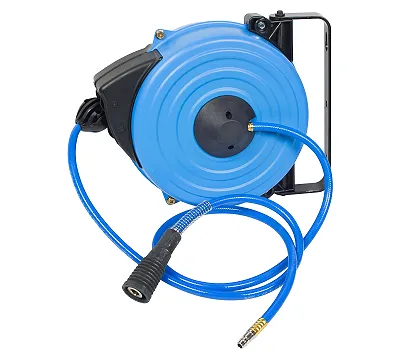

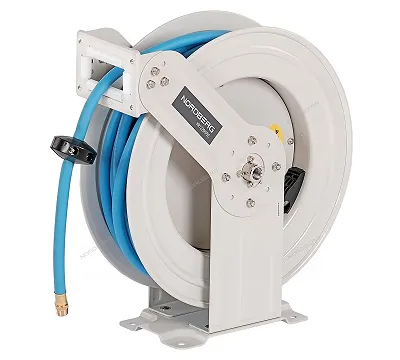

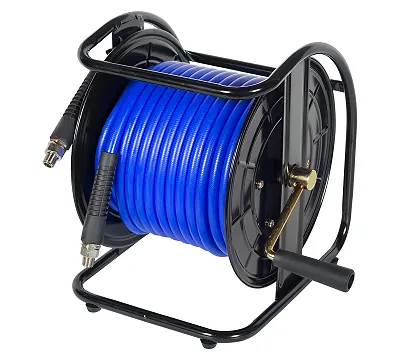

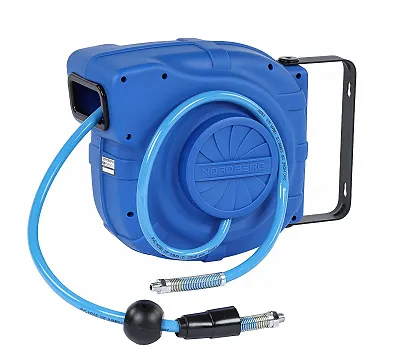

• Катушка — хранит шланг и защищает его от заломов и грязи на полу.
• Быстросъём — муфта на магистрали и ниппель на инструменте. Инструмент меняют за секунду.
• Фитинги — переходники, штуцеры, тройники, на резьбу и под шланг.

Детали сопряжённых типов должны совпадать по профилю и резьбе, поэтому подбирайте комплект, а не отдельные элементы.

Как подобрать

Диаметр. Внутренний диаметр шланга и проходное сечение быстросъёма должны обеспечивать расход воздуха инструмента. Для ударного гайковёрта ориентир — внутренний диаметр 10 мм и более; чем длиннее магистраль, тем больше должно быть сечение.

Давление. Рабочее давление шланга и соединений не должно быть ниже давления компрессора. Его указывают на маркировке.

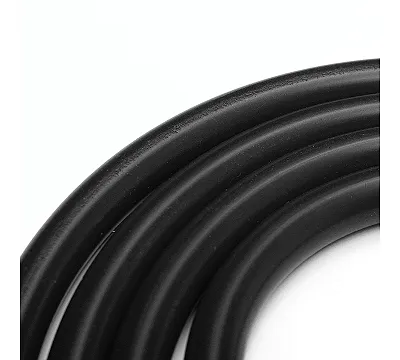

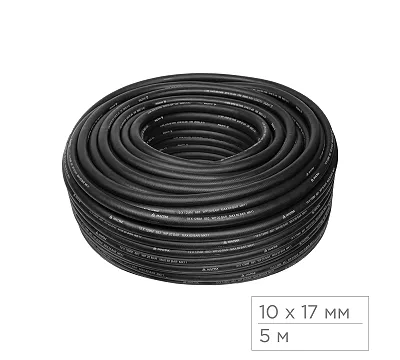

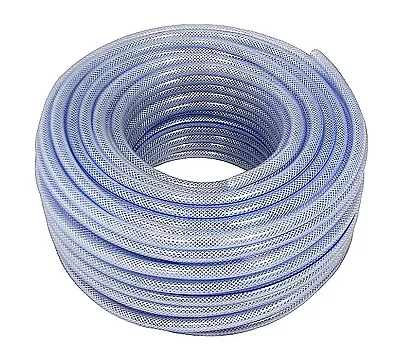

Материал шланга. Полиуретан остаётся гибким на холоде и стойким к компрессорному маслу. Резина прочнее при истирании и контакте с горячими поверхностями, ПВХ дешевле, но жёстче на морозе.

Типичные ошибки

• Слишком длинный и тонкий шланг: давление на инструменте проседает.
• Смешение быстросъёмов разных профилей и резьб.
• Пережим и заломы шланга, а также протаскивание по острым кромкам.
• Течь на резьбе, которую не замечают, пока компрессор не начнёт включаться слишком часто.
