Станочные поворотные и координатные столы — это дополнительная оснастка для фрезерных станков, которая расширяет возможности обработки деталей. С их помощью вы перемещаете заготовку по осям XY или вращаете её вокруг оси, что позволяет фрезеровать сложные контуры и сверлить отверстия под нужными углами без лишних переустановов.

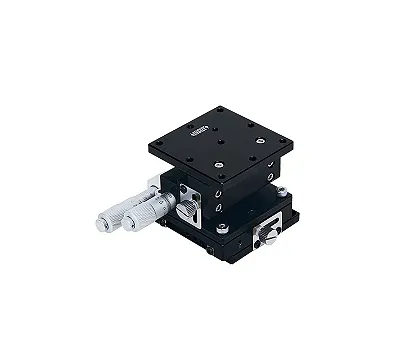

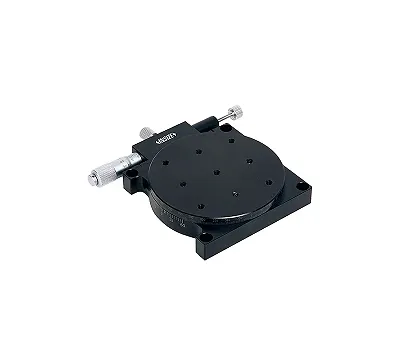

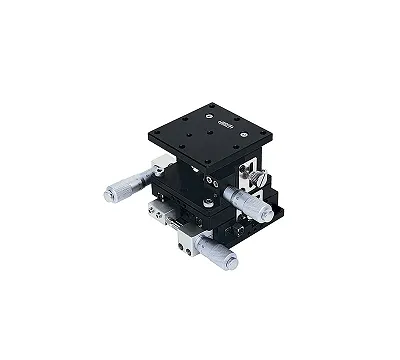

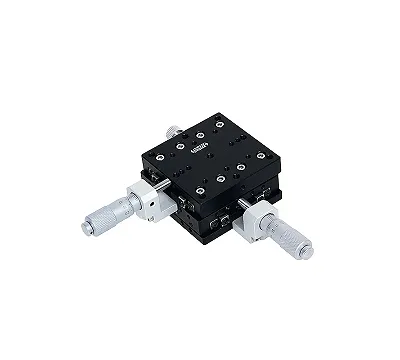

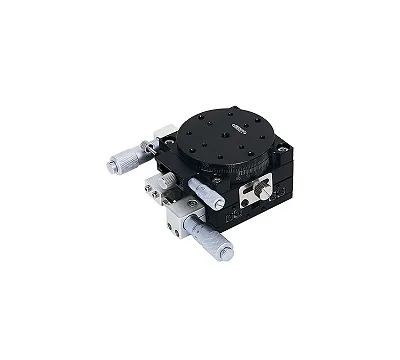

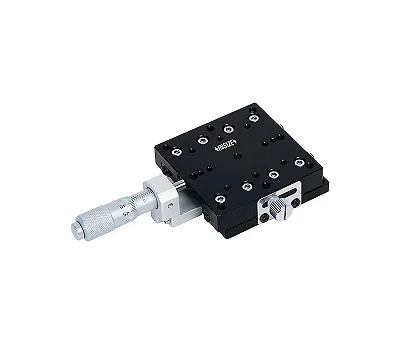

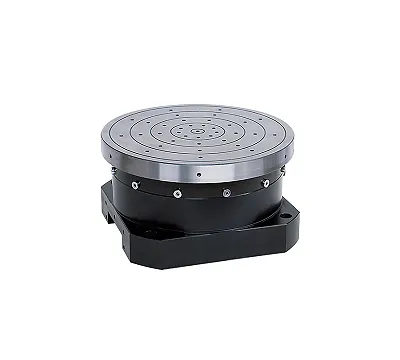

Поворотный стол вращает деталь вокруг оси, превращая обычный фрезер в станок с делительной головкой. Координатный или крестовинный стол перемещает заготовку по осям XY, что удобно для точного позиционирования при сверлении или фрезеровании пазов. Планшайба служит базой для установки детали, а Т-образные пазы на ней фиксируют заготовку или прижимы. По приводу столы делят на ручные и механизированные, работающие в связке с ЧПУ. В последнем случае энкодеры следят за точностью поворота или перемещения. В каталоге представлены модели из легированной стали от INSIZE, CNIC, TLX, ZITOM и NORDBERG.
При выборе ориентируйтесь на стандарты, определяющие геометрию Т-образных пазов и посадочные размеры. Хотя жестких международных ГОСТов на все типы столов нет, производители придерживаются отраслевых допусков на плоскостность и параллельность рабочих поверхностей. Важно понимать, что точность позиционирования зависит от люфтов в механизме подачи и жесткости конструкции. При работе на станках с ЧПУ учитывайте совместимость интерфейса управления с осью B или другими поворотными осями стола.
Сначала сопоставьте габариты стола с рабочим полем станка: стол не должен перекрывать ход осей или упираться в кожухи. Оцените массу заготовки — превышение допустимой нагрузки ведет к износу подшипников и потере точности. Если нужно сверлить отверстия по окружности, берите поворотный стол с делительным диском. Для обработки сложных корпусных деталей выбирайте координатный стол, который позволит перемещать заготовку по осям XY. Всегда проверяйте шаг и ширину Т-образных пазов: они должны совпадать с крепежом вашего станка, иначе надежно закрепить оснастку не получится.
Минимизируйте количество установов детали — это главный способ снизить погрешности. Если деталь сложная, используйте поворотный стол для обработки всех граней за один проход. Перед покупкой сверьтесь с таблицей размеров в каталоге: там указаны диаметр планшайбы, высота стола и расстояние между крепежными отверстиями. Убедитесь, что высота оснастки не съест полезный ход шпинделя по оси Z. При установке на станок обязательно проверяйте параллельность планшайбы столу с помощью индикатора часового типа.
