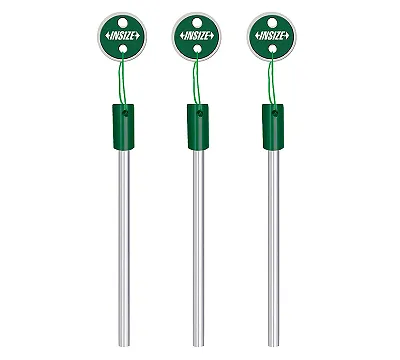

Проволочки для измерения среднего диаметра резьбы — это калиброванные стержни, которые используют для точного контроля наружной резьбы и шлицевых валов. С их помощью вы определяете средний диаметр резьбы, который невозможно замерить обычным штангенциркулем.
Суть метода проста: вы укладываете три проволочки в витки резьбы — две с одной стороны, одну с другой. Затем зажимаете конструкцию микрометром и снимаете показания. Полученный размер подставляете в формулу, учитывающую шаг резьбы и диаметр самих проволочек. Так вы получаете точное значение среднего диаметра. Работают они по ГОСТ 2475-88, который задает основные параметры для этого измерительного инструмента.
В цеху используют проволочки для метрической, дюймовой и конической резьбы. Также ими проверяют шлицевые валы с эвольвентным профилем. В отличие от измерительных роликов, проволочки тоньше и лучше ложатся в узкие профили резьбы. Выпускают их комплектами, так как для одного замера нужны три штуки одинакового диаметра. Храните их только в специализированных футлярах, чтобы не повредить калиброванную поверхность — даже микроскопическая царапина даст ошибку в замере.
При подборе ориентируйтесь на три критерия: шаг резьбы, тип профиля и класс точности. Диаметр проволочки подбирают строго под шаг резьбы: чем мельче шаг, тем тоньше проволочка. Если ошибетесь с диаметром, проволочка либо провалится вглубь профиля, либо будет выступать над вершинами резьбы, что исказит результат. В каталоге представлены проволочки по ГОСТ 2475-88 от производителей Туламаш и INSIZE в широком диапазоне диаметров.
Всегда используйте микрометр с плоскими измерительными поверхностями. Чтобы проволочки не выпадали из витков при замере, используйте специальную оправку или просто придерживайте их пальцами, пока не подведете пятки микрометра. Не прикладывайте избыточное усилие: микрометр должен касаться проволочек мягко, иначе вы просто деформируете их или сомнете витки резьбы. Если измеряете длинную деталь, делайте замеры в нескольких точках по длине резьбы.
