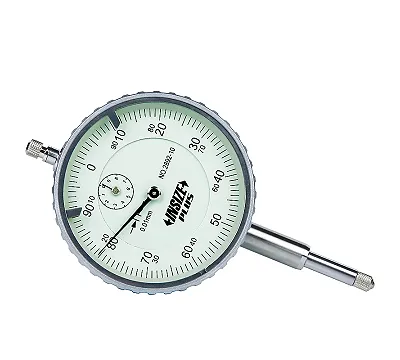

Индикатор часового типа ИЧ — прибор для контроля отклонений формы детали и взаимного расположения поверхностей. С его помощью проверяют биение валов, параллельность плоскостей и точность установки заготовок на станке.
Ориентируйтесь на три параметра: диапазон измерений, цену деления и класс точности. Для грубой проверки биения хватит диапазона 0–10 мм с ценой деления 0,01 мм. Если нужно выставить деталь с высокой точностью, берите прибор с ценой деления 0,001 мм или 0,002 мм. Класс точности 0 выбирайте для ответственных контрольных операций, класс 1 — для общецеховых задач. Помните, что индикатор работает как часть системы: для фиксации на стойке или станке выбирайте модель с ушком на задней крышке или зажимным хвостовиком.
В работе используют индикаторы ИЧ с реечно-зубчатой передачей, рычажно-зубчатые головки ИРБ и ИРТ, а также цифровые модели ИЧЦ. Механизм преобразует линейное перемещение измерительного стержня во вращение стрелки по циферблату. Приборы ИЧС отличаются повышенной защитой от пыли и влаги. При измерениях используйте пружину для поджима стержня, чтобы исключить люфт в передаче и получить достоверный результат. Помните, что прибор показывает отклонение от заданного размера, а не само значение, поэтому перед замером обнулите шкалу по эталонной мере.
Инструмент выпускают по ГОСТ 577-68 и ГОСТ 9696-82. Эти стандарты задают требования к точности и конструкции. Важно понимать, что индикатор — средство измерения, поэтому он подлежит периодической поверке. Проверяйте наличие записи в ГРСИ, если прибор нужен для официального контроля качества. В каталоге представлены индикаторы, головки торцевые и измерительные с диапазонами от 0–2 до 0–100 мм, соответствующие указанным ГОСТам.
Главная ошибка — превышение рабочего хода стержня, что ведет к поломке зубчатого механизма. Не допускайте резких ударов наконечника о деталь. При установке на стойку следите, чтобы ось стержня была перпендикулярна измеряемой поверхности, иначе возникнет погрешность косинуса. Не используйте индикатор для измерения деталей с грубой поверхностью, чтобы не повредить твердосплавный наконечник.
