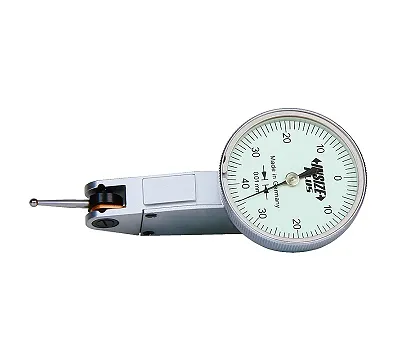

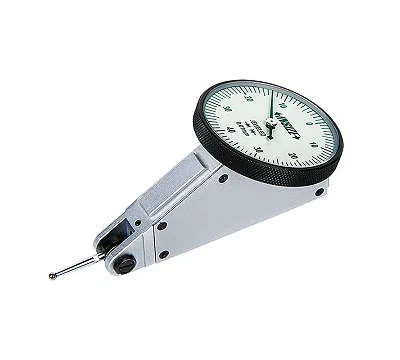

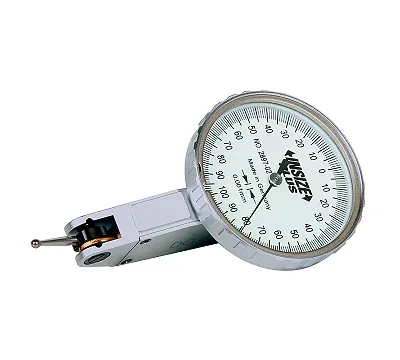

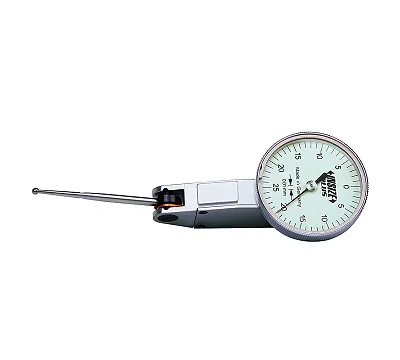

Рычажно-зубчатый индикатор — это прибор с поворотным измерительным рычагом (щупом) и стрелочным отсчетом. Перемещение кончика рычага передается через зубчатую передачу на стрелку. Его часто называют тест-индикатором: компактный корпус и боковой щуп позволяют подвести измерение там, где индикатор часового типа с осевым штоком не пролезет — в пазы, внутрь отверстий, к стенкам канавок.
Рабочий ход рычажно-зубчатого индикатора невелик, десятые доли миллиметра, поэтому его применяют не для измерения размеров, а для проверки отклонений: биения валов и торцов, соосности, параллельности и плоскостности, установки детали на станке. Цена деления обычно 0,01 мм, у более точных головок 0,002 мм.
ГОСТ 5584-75 относится к рычажно-зубчатым индикаторам с ценой деления 0,01 мм. Часть позиций в разделе указана по DIN 2270, это немецкий стандарт на индикаторы с рычагом.
Определите нужный диапазон и цену деления: 0,01 мм хватает для проверки биения, для прецизионных работ берите 0,002 мм. Затем длину и форму щупа: он должен доставать до контрольной точки без упора корпуса. Проверьте способ крепления: за хвостовик или по направляющей в корпусе. В каталоге представлены INSIZE, MITUTOYO, CNIC, Griff, Туламаш и КРИН.
Главное правило: ось рычага должна быть как можно ближе к параллельной измеряемой поверхности. Чем сильнее наклон, тем больше косинусная погрешность: при наклоне в 10 градусов показание завышено примерно на 1,5 процента, а при 30 градусах уже на 15. Подводите щуп с небольшим натягом, чтобы стрелка ушла от нуля на несколько делений: это исключает мертвый ход передачи. Не бейте по рычагу и не царапайте им поверхность. Рычаг поворачивается в обе стороны, поэтому следите за направлением стрелки.
