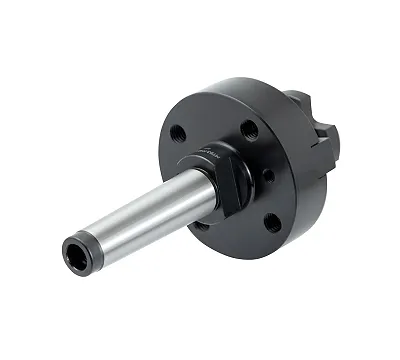

Оправка для насадных торцевых фрез соединяет фрезу со шпинделем: фреза с отверстием надевается на посадочный пояс оправки, а момент передают торцевые шпонки. Фреза прижимается центральным винтом.

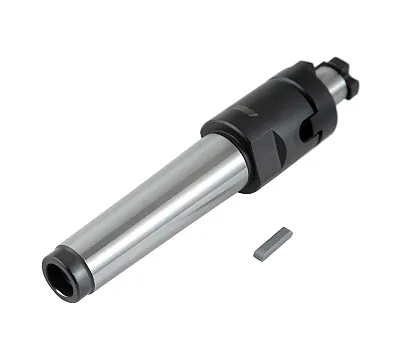

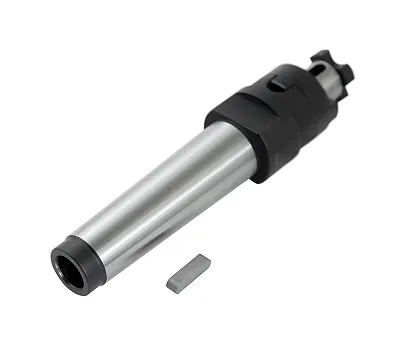

Оправка состоит из конусного хвостовика, посадочного пояса и торцевых шпонок. Посадочный диаметр должен совпасть с отверстием фрезы, а размер шпоночных пазов с оправкой, иначе фреза сядет с биением или не передаст момент. Вылет, то есть расстояние от торца шпинделя до фрезы, влияет на жёсткость.

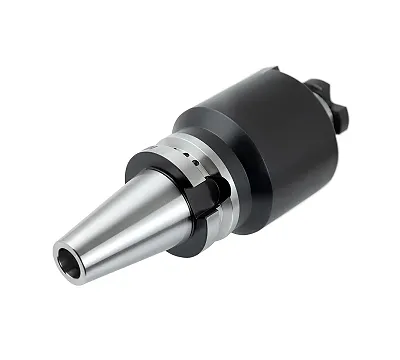

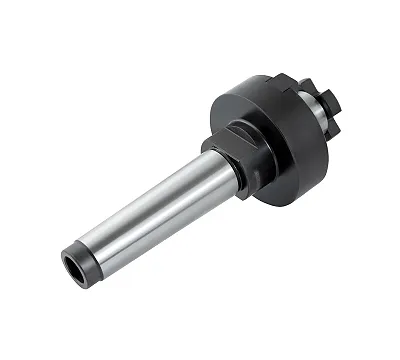

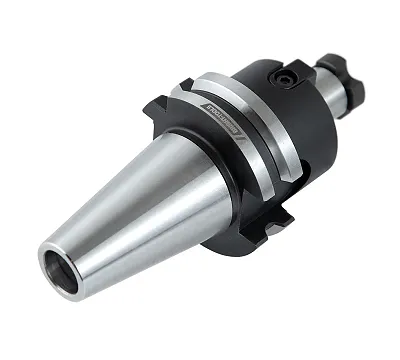

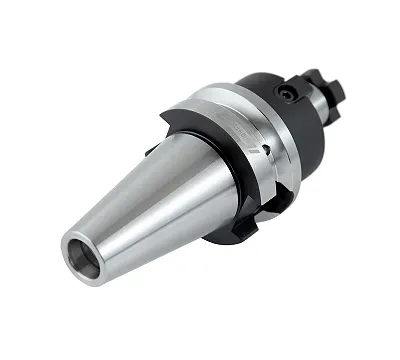

Хвостовик подбирают под шпиндель станка. На обрабатывающих центрах и фрезерных станках чаще всего встречается конус 7:24 (SK, BT), на других станках HSK или конус Морзе. В каталоге есть позиции по ГОСТ 25827-93 для конуса 7:24. Системы SK, BT и HSK несовместимы между собой.

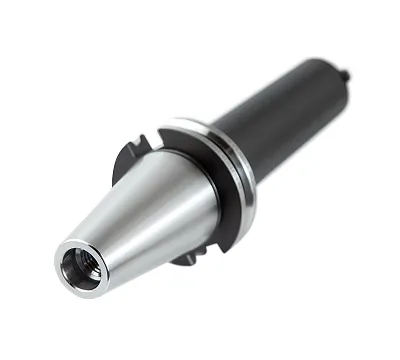

Определите три параметра: конус шпинделя, посадочный диаметр фрезы и вылет. Для тяжёлого чернового фрезерования берите короткую оправку: чем больше вылет, тем сильнее отжим и тем ниже допустимые режимы. Удлинённые оправки ставят, когда нужно достать до дна глубокого кармана или обойти выступы детали.
Очистите конус шпинделя и хвостовик оправки. Затем установите фрезу на пояс и торцевые шпонки, закрепите винтом с моментом, указанным в паспорте оправки. Шпонки периодически проверяйте на износ. Вибрации чаще всего дают большой вылет, грязный конус или износ шпинделя.
В каталоге оправки JSD.
