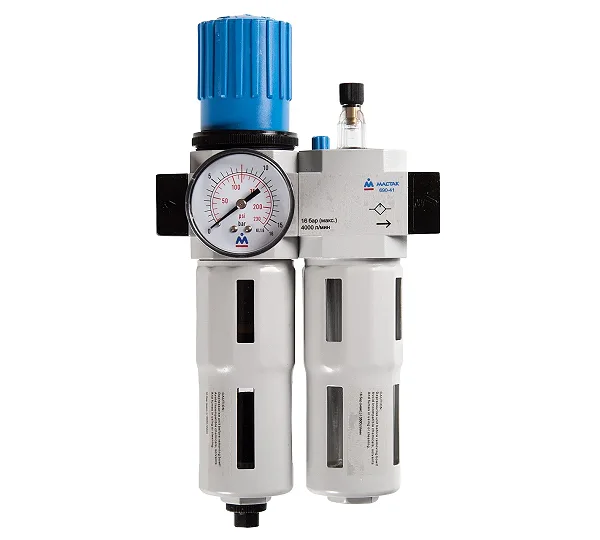

Фильтр влагоотделитель с редуктором и лубрикатор 1/2", 16 бар МАСТАК 690-41

Назначение

Блок подготовки сжатого воздуха МАСТАК 690-41 представляет собой комбинированное устройство, включающее фильтр-влагоотделитель, редуктор и лубрикатор. Оборудование предназначено для комплексной подготовки воздуха в пневматических магистралях: очистки от конденсата, регулировки выходного давления и автоматической подачи смазочного материала в виде аэрозоли для обслуживания пневмоинструмента.

Технические характеристики

Устройство рассчитано на работу с максимальным входным давлением до 16 бар. Пропускная способность блока составляет 3500 л/мин при степени фильтрации 5 мкм. Подключение к пневмолинии осуществляется через резьбовое соединение размером 1/2 дюйма. Контроль установленного давления обеспечивается встроенным манометром.

Конструктивные особенности

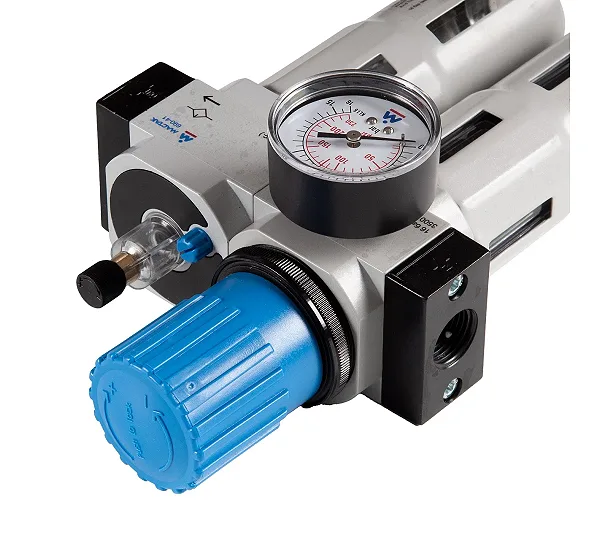

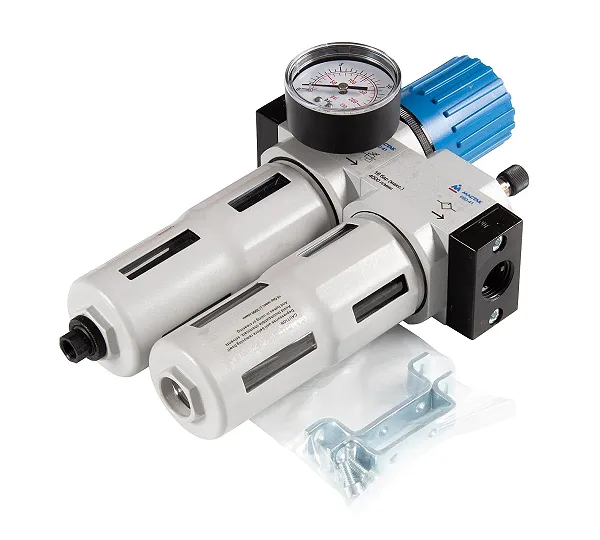

Конструкция включает фильтр для сбора влаги с выводным клапаном для слива конденсата, редуктор для настройки номинального давления и лубрикатор с прозрачной емкостью для контроля уровня масла. В комплект поставки входит набор крепежных элементов для монтажа блока на стену и инструкция по эксплуатации.

Эксплуатация

При работе с устройством необходимо соблюдать направление подключения к воздушной магистрали и не превышать предельно допустимое давление. Требуется регулярный контроль уровня масла в лубрикаторе и своевременное пополнение его запаса для обеспечения корректной смазки подключенного оборудования.
