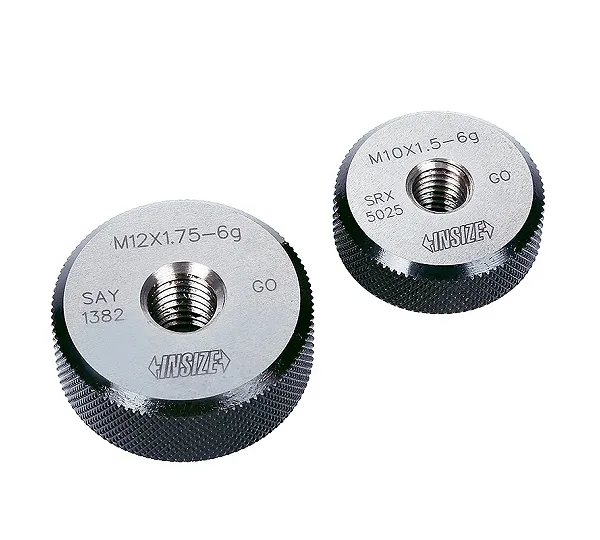

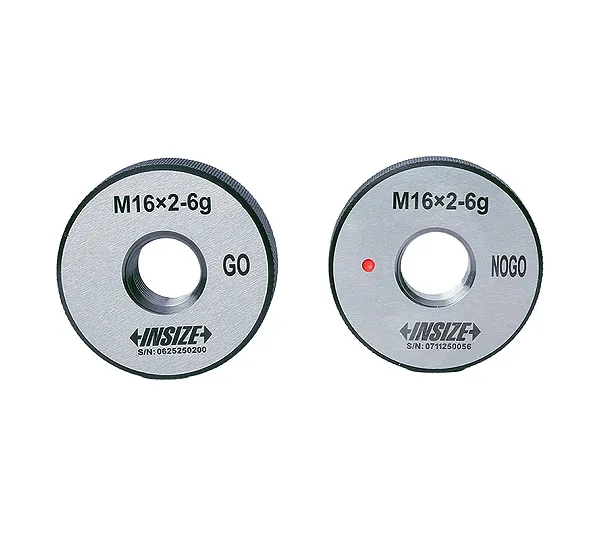

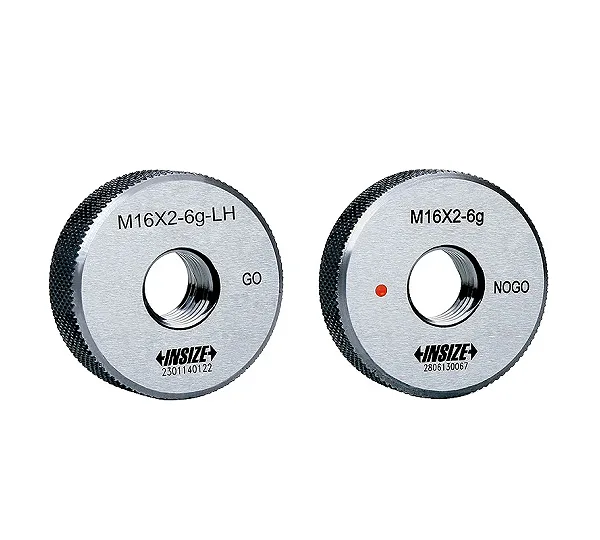

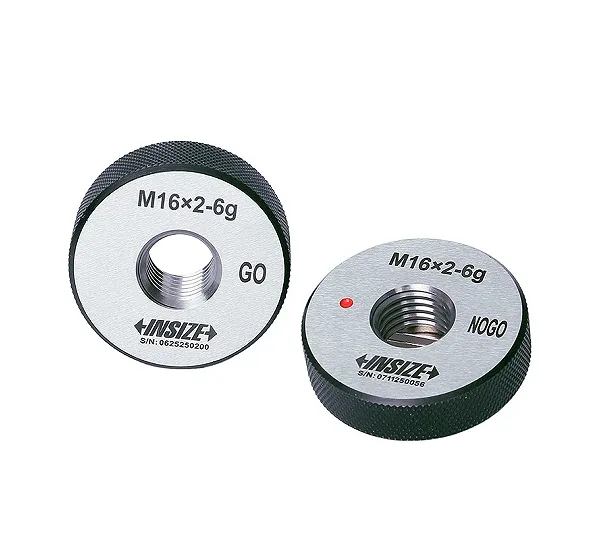

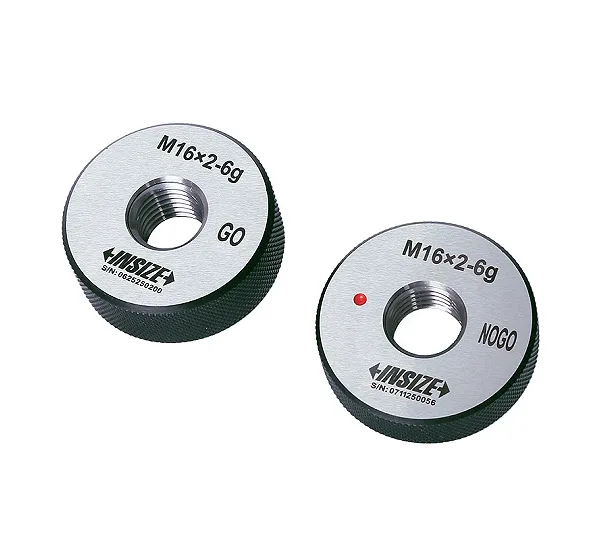

Калибр-кольцо резьбовое М22х2,5 6h НЕ INSIZE 4120-22HN
К этому калибру
Технические данные М22×2-6h
Исполнительный размер калибра-кольца НЕ М22×2-6h — 20,523 +0,018 мм, предел износа — 20,547 мм.
| НЕ | ПР | |
|---|---|---|
| Предел изделия | d2 min 20,541 | d2 max 20,701 |
| Средний диаметр калибра | 20,532 ± 0,009 | 20,693 ± 0,009 |
| Исполнительный размер | 20,523 +0,018 | 20,684 +0,018 |
| Внутренний диаметр | 20,132 | — |
| Предел износа | 20,547 | 20,714 |
Открыть в Калькулятор метрической резьбы →
Описание
Назначение
Калибр-кольцо резьбовой НЕ 6h INSIZE 4120-22HN представляет собой контрольный шаблон, предназначенный для проверки внешней резьбы диаметром 22 мм с основным шагом 2,5 мм. Изделие относится к категории непроходных калибров и используется для оценки соответствия резьбовых параметров заданному квалитету точности 6h.
Технические характеристики
Инструмент выполнен в виде кольца и рассчитан на работу с метрической резьбой стандарта M. Параметры изделия строго соответствуют номинальному диаметру 22 мм и шагу 2,5 мм. При эксплуатации калибр навинчивается на контролируемую резьбу: отсутствие свободного свинчивания свидетельствует о соответствии детали установленным требованиям, тогда как любые затруднения при перемещении указывают на отклонения от заданных параметров.
Эксплуатация и материал
Изделие изготовлено из легированной стали, что обеспечивает необходимую износостойкость при контроле качества заготовок. В процессе применения запрещено прикладывать избыточные усилия, так как это может привести к повреждению как самого шаблона, так и проверяемой детали. Инструмент поставляется в индивидуальной упаковке.
Соответствие нормативу
Данный измерительный шаблон не внесен в Государственный реестр средств измерений. Страной производства изделия является Китай.
Характеристики
- Производитель
- INSIZE
- Назначение калибра
- рабочий
- Резьба
- M22x2.5
- Шаг резьбы
- 2,5 мм
- Сторона калибра
- НЕ
- Номинальный диаметр
- 22 мм
- Класс точности
- 6h
- Тип резьбы
- метрическая
- Вид
- Кольцо резьбовое
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Стандарт резьбы
- M
- Артикул производителя
- 4120-22HN
