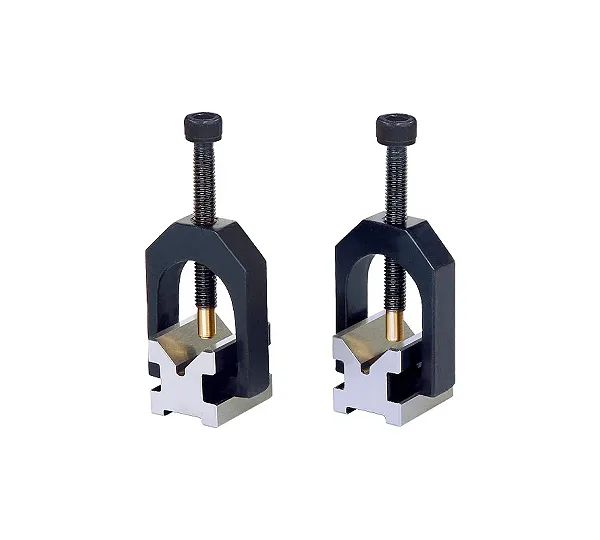

Призма пов. и разм. 100х 80х 80 для валов d7-80 мм 2шт INSIZE 6896-13
- Точная регулировка
- нет
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Диапазон диаметров валов
- 7-80 мм
- Отключение питания
- нет
- Размер
- 100x80x80мм
- Производитель
- INSIZE
Товара нет на складе — оставьте заявку, менеджер сообщит срок поставки.
Описание
Назначение

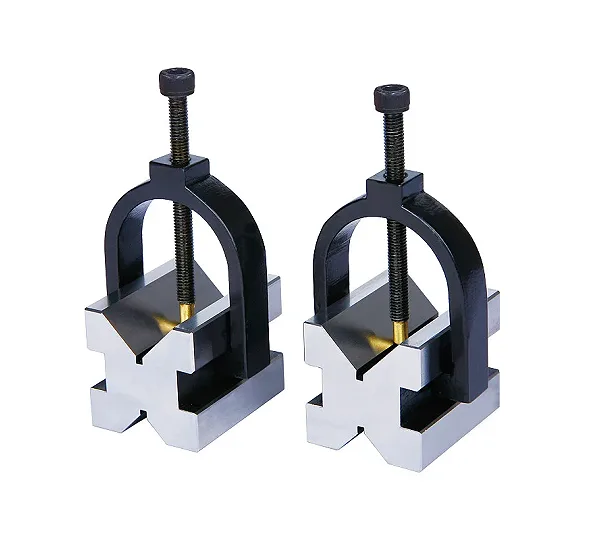

Призма поверочная и разметочная INSIZE 6896-13 предназначена для фиксации и удержания цилиндрических заготовок при проведении осмотра или механической обработки. В комплект поставки входят две призмы, обеспечивающие стабильное позиционирование деталей в диапазоне диаметров от 7 до 80 мм.
Технические характеристики
Изделие выполнено с двумя V-образными канавками: верхняя предназначена для валов большого диаметра, нижняя — для валов малого диаметра. Геометрическая точность пары призм характеризуется параллельностью V-образных канавок (верхней и нижней) в пределах 5 мкм, прямоугольностью канавок относительно передней и задней граней в 5 мкм, а также разницей в высоте сопряженной пары, не превышающей 5 мкм. Габаритные размеры каждой призмы составляют 100x80x80 мм.
Материал
Призмы изготовлены из легированной стали с закалкой до твердости 58-62 HRC. Данный материал обеспечивает износостойкость инструмента при интенсивном использовании в производственных условиях.
Соответствие нормативу
Изделие не внесено в Государственный реестр средств измерений. Призма не оснащена функциями вывода данных, точной регулировки или отключения питания.
Вопросы и ответы
Для какого диапазона диаметров валов предназначены данные призмы?
Призмы позволяют работать с цилиндрическими заготовками диаметром от 7 до 80 мм.
Какова точность геометрических параметров сопряженной пары?
Параллельность и прямоугольность V-образных канавок, а также разница в высоте сопряженной пары составляют 5 мкм.
Из какого материала изготовлен инструмент?
Призмы выполнены из легированной стали с твердостью 58-62 HRC.
Входит ли данный товар в Госреестр средств измерений?
Нет, данная модель не внесена в Государственный реестр средств измерений.
Характеристики
- Производитель
- INSIZE
- Точная регулировка
- нет
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Диапазон диаметров валов
- 7-80 мм
- Отключение питания
- нет
- Размер
- 100x80x80мм
- Вывод данных
- нет
- Материал
- Легированная сталь
- Твердость
- HRC 58-62
- Артикул производителя
- 6896-13
