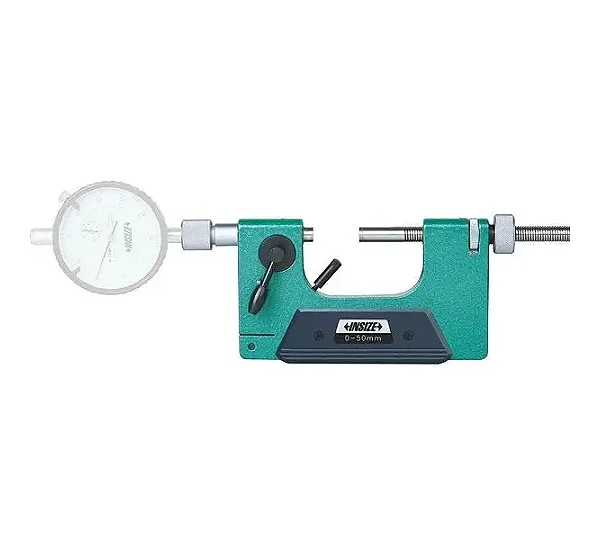

Скоба СИ 0-25 ход пятки 3 мм без индикатора INSIZE 2184-25W

Назначение

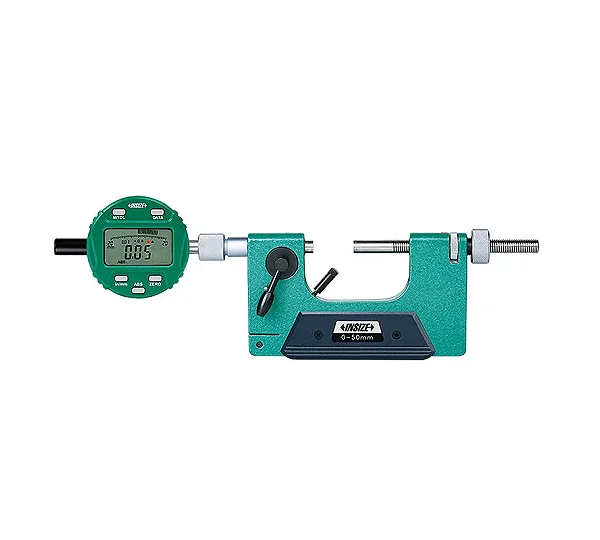

Скоба измерительная INSIZE 2184-25W представляет собой измерительный прибор скобу, предназначенный для контроля диаметров цилиндров и валов по системе «Годен/Не Годен». Конструкция изделия предусматривает возможность установки индикаторов часового типа или цифровых индикаторов для проведения высокоточных измерений.

Технические характеристики

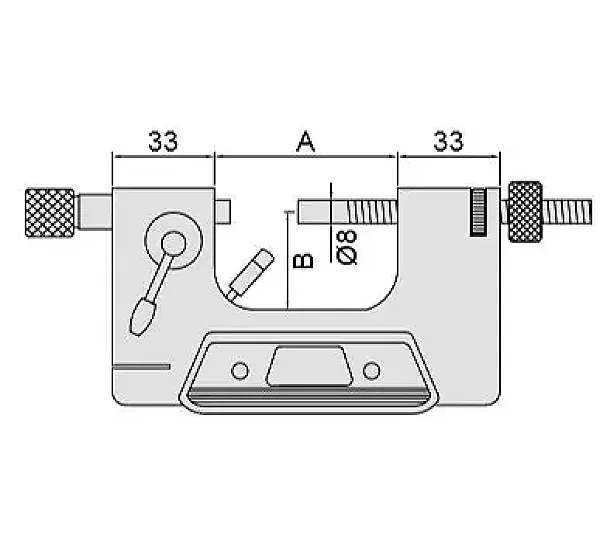

Диапазон измерений инструмента составляет 0–25 мм при цене деления 0,01 мм. Параллельность измерительных поверхностей зафиксирована на уровне 0,004 мм. Ход пятки составляет 3 мм, при этом левый шпиндель имеет возможность оттягивания назад на 2 мм. Габаритные параметры изделия включают размеры A (34 мм) и B (18 мм). Измерительное усилие прибора находится в диапазоне 6–8 Н, а плоскостность шпинделя составляет 1,5 мкм при повторяемости 1 мкм.

Материал и конструктивные особенности

Измерительные поверхности шпинделей выполнены из твердосплавных материалов, что обеспечивает износостойкость при работе с заготовками. Для упрощения процесса установки инструмента на деталь передние кромки шпинделей имеют скошенную форму.

Соответствие нормативу

Данная модель измерительной скобы внесена в Государственный реестр средств измерений, что подтверждает её соответствие установленным метрологическим стандартам для использования в производственных процессах.
