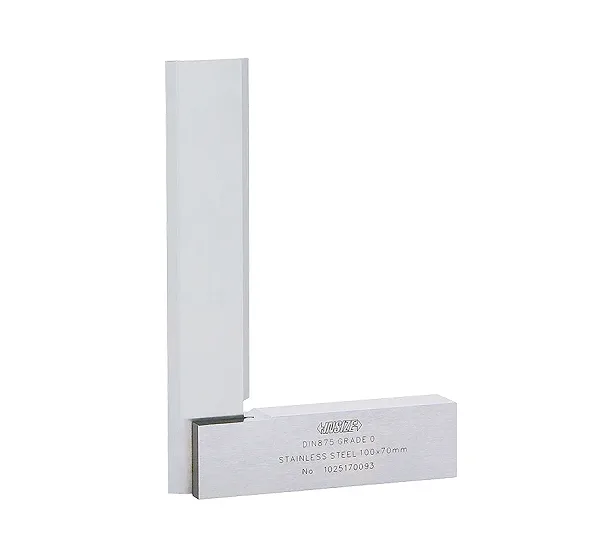

Угольник поверочный УШ- 100 кл 0 100х70 мм INSIZE 4795-100

Назначение

Угольник поверочный УШ-100 класса точности 0 представляет собой измерительный инструмент со скошенным краем, предназначенный для контроля прямого угла 90° при выполнении высокоточных слесарных и разметочных работ. Конструкция изделия с широким основанием и скошенными кромками позволяет проводить измерения как внутренних, так и наружных поверхностей.

Технические характеристики

Габаритные размеры инструмента составляют 100x70 мм при значениях параметров c=18 мм, d=18 мм, e=10 мм и h=3 мм. Точность изделия характеризуется отклонением от прямоугольности, составляющим 9 мкм для внутреннего угла (α) и 9 мкм для наружного угла (β). Инструмент внесен в Государственный реестр средств измерений.

Соответствие нормативу

Изделие полностью соответствует требованиям международного стандарта DIN 875, что подтверждает его принадлежность к 0 классу точности. Данный стандарт регламентирует допуски плоскостности и перпендикулярности для поверочных угольников, обеспечивая высокую достоверность измерительных операций.

Материал

Корпус угольника выполнен из закаленной нержавеющей стали. Использование данного материала обеспечивает необходимую твердость и износостойкость измерительных кромок, а также защиту от коррозии в процессе эксплуатации. Поверхность изделия не имеет матового хромирования.
