Принадлежности к индикаторам, держатели, ушки и крышки

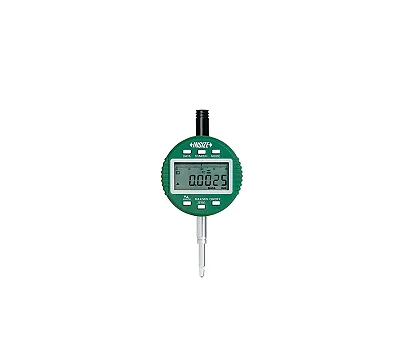

Принадлежности к индикаторам — это оснастка, на которой индикатор или измерительная головка держится на станке, плите или верстаке: стойки, штативы, магнитные основания, держатели и сменные наконечники. Без жесткого крепления показания индикатора мало что значат: прибор уходит от вибрации, а погрешность крепления складывается с погрешностью самого индикатора.

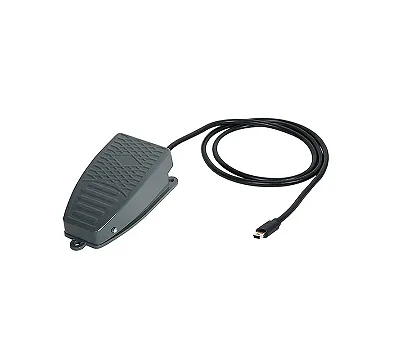

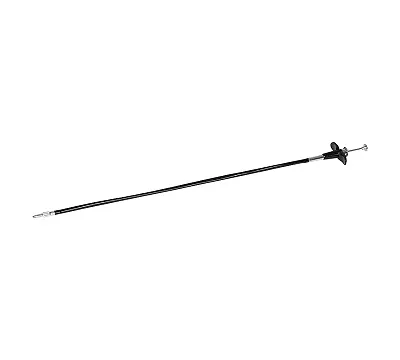

Что входит в раздел

Стойки и штативы с массивным основанием нужны для замеров на поверочной плите: индикатор перемещают по высоте стержня и фиксируют зажимом. Магнитные основания с шарнирным рычагом удобны на станке, когда надо проверить биение или выставить деталь: их ставят прямо на станину. Держатели и переходники позволяют закрепить индикатор за гильзу или проушину. Сменные измерительные наконечники подбирают под форму поверхности: шарик для плоскостей, плоский или игольчатый для канавок и пазов.

Как выбрать

Первое — посадочный диаметр: у индикаторов часового типа гильза обычно 8 мм, но встречаются и другие размеры, поэтому сверяйте диаметр держателя с индикатором. Второе — жесткость: чем длиннее и тоньше стойка, тем сильнее она пружинит, а значит, длину рычага выбирайте минимально достаточной. Третье — для магнитных оснований важна сила удержания и ровная, без забоин, подошва. На литом и оксидированном основании сила удержания ниже, чем на шлифованной станине. Резьбу крепления наконечника проверьте по документации индикатора: у разных моделей она может отличаться.

Как работать

Протрите подошву магнитного основания и поверхность, на которую ставите: капля эмульсии заметно снижает удержание. Вылет рычага делайте как можно короче, шарниры затягивайте умеренно: перетяжка срывает резьбу и может зажать гильзу так, что шток начнет заедать. Перед замером покачайте стойку рукой: если стрелка дергается, ищите люфт в шарнирах. В каталоге представлены INSIZE, ПТК и другие марки.
