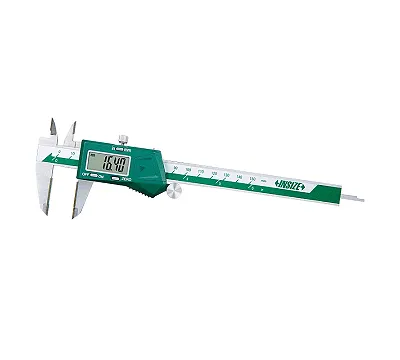

Твердосплавные штангенциркули — это штангенциркули, у которых измерительные поверхности губок оснащены твердосплавными вставками. Они нужны там, где обычные губки быстро изнашиваются: при частых замерах литья, чугуна, закаленной стали и шлифованных деталей. Корпус и штанга при этом, как правило, из нержавеющей или инструментальной стали, твердый сплав стоит только на рабочих кромках.
Отсчет бывает трех видов. Нониусные модели не зависят от батарейки и не боятся масла и СОЖ, цена деления нониуса 0,05 или 0,1 мм, у части импортных моделей 0,02 мм. Круговая шкала удобнее при серийных замерах: размер читается по стрелке. Цифровые модели с ценой деления 0,01 мм быстрее всего в работе, но чувствительны к влаге и требуют питания. Все варианты бывают с губками для наружных и внутренних измерений и глубиномером на конце штанги.
Базовый документ для штангенциркулей — ГОСТ 166-89: он задает типы, допустимые погрешности и требования к шкале и ходу рамки. Среди позиций раздела есть выпускаемые по этому ГОСТу.
Определите максимальный размер детали и нужную цену деления. Для контроля с допуском в сотки берите 0,01 или 0,02 мм, для слесарных и заготовительных операций хватит 0,05 или 0,1 мм. Твердый сплав оправдан при потоке однотипных деталей и абразивной поверхности: сменить износившиеся губки стоит дороже, чем взять инструмент с твердосплавными вставками сразу. В каталоге представлены INSIZE, CNIC, TLX, ZITOM, ТОЧИНТЕХ, Туламаш и Griff.
Твердый сплав износостойкий, но хрупкий: не роняйте инструмент и не используйте губки как чертилку или рычаг, иначе вставка сколется. Усилие на рамку должно быть небольшим и постоянным. Перед замером протрите губки и деталь, а деталь дайте остыть до цеховой температуры: нагретая заготовка даст завышенный размер. Периодически сводите губки на просвет: щель говорит об износе или повреждении кромок.
