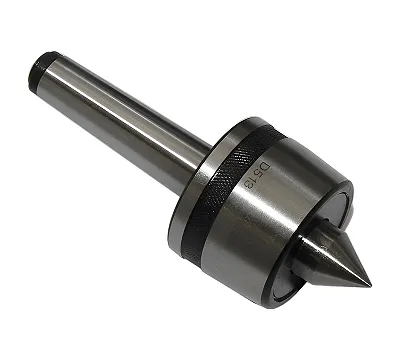

Вращающийся центр ставят в пиноль задней бабки токарного станка, он вращается вместе с деталью на подшипниках. Поэтому трение между центром и центровым отверстием заготовки минимально, и такой центр выдерживает высокие обороты и большие нагрузки без нагрева.

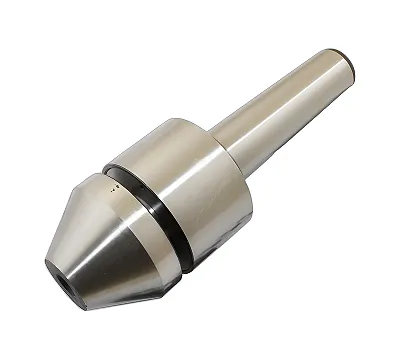

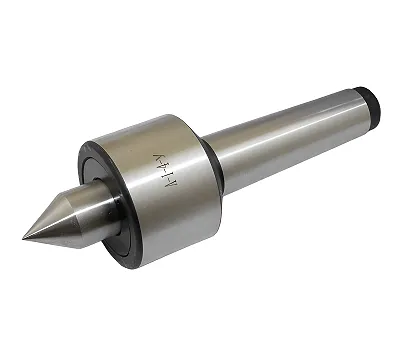

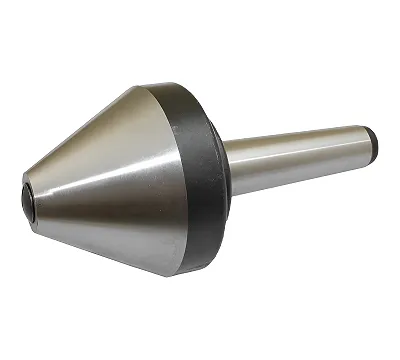

Внутри корпуса стоят упорный и радиальные подшипники, рабочий конус передаёт опору на заготовку. Стандартный центр с конусом подходит для обычной обработки валов. Центр со срезанным рабочим конусом позволяет резцу дойти до торца заготовки. Усиленные исполнения рассчитаны на тяжёлые поковки и повышенную радиальную нагрузку. Часть позиций в каталоге выполнена по ГОСТ 8742-58.
Определите номер конуса Морзе вашей пиноли: КМ2, КМ3, КМ4 и так далее, хвостовик центра должен совпасть с ним. Затем оцените массу заготовки и обороты: чем тяжелее деталь, тем выше нужна нагрузочная способность подшипников, она указана в паспорте. Для самой высокой точности чистовой обработки вращающийся центр уступает упорному: подшипник даёт небольшое биение.
Очистите конус центра и отверстие пиноли, затем поджимайте деталь умеренно. Перетяжка греет подшипники, а недотяжка даёт вибрацию. Деталь при нагреве удлиняется, так что следите за поджимом на длинных заготовках. Не забивайте центр в пиноль молотком, так портят посадочный конус. Не превышайте допустимые обороты и нагрузку из паспорта.
В каталоге центры CNIC, TLX и ZITOM.
