Фрезы концевые сферические по металлу

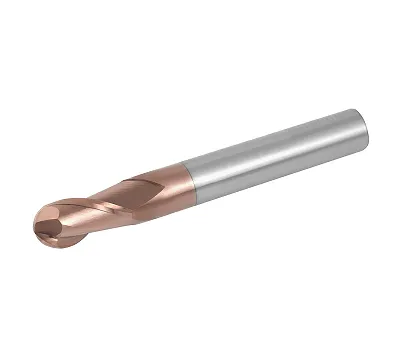

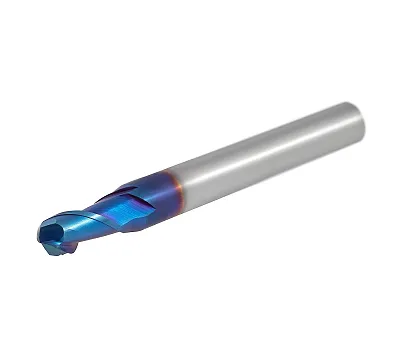

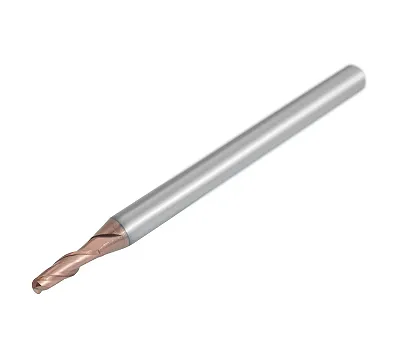

Сферическая фреза (шаровая, ball nose) — концевая фреза с полусферическим торцом. Ею фрезеруют объёмные поверхности штампов и пресс-форм, скругляют дно канавок и карманов, делают пазы с радиусом на дне. В каталоге представлены цельные твердосплавные фрезы AHNO.

Как устроена и в чём особенность

На вершине сферы скорость резания близка к нулю, поэтому ось фрезы остаётся самым слабым местом: стружка там не режется, а выдавливается. Реальная скорость резания зависит от глубины, на которой фреза входит в металл. На малой глубине рабочий диаметр меньше номинального, и чтобы получить расчётную скорость, обороты нужно повышать. Поверхность после фрезы остаётся с гребешками: их высота зависит от радиуса фрезы и шага между проходами.

Материал

Цельный твёрдый сплав держит кромку на высоких оборотах и подходит для обработки закалённых сталей, жёсткого станка и оправки без биения. Поэтому такие фрезы ставят в точные цанги и термооправки на станках с ЧПУ.

Как выбрать

• Диаметр определяется минимальным внутренним радиусом детали: радиус фрезы должен быть меньше радиуса в углу.
• Число зубьев: два-три хорошо отводят стружку в мягких материалах и при глубоких выборках, четыре и больше дают чистую поверхность на жёстких сталях при чистовом проходе.
• Длину рабочей части берите минимальную, вылет фрезы повышает вибрацию и прогиб.

Как работать

Не фрезеруйте плоскость строго вертикальной подачей на самой вершине, там режущая скорость нулевая: фреза давит и может сломаться. Для пологих поверхностей наклоняйте ось фрезы или ведите траекторию так, чтобы рабочая точка уходила от вершины. Перед чистовым проходом оставляйте равномерный припуск, на входе в материал снижайте подачу, применяйте СОЖ или обдув.
