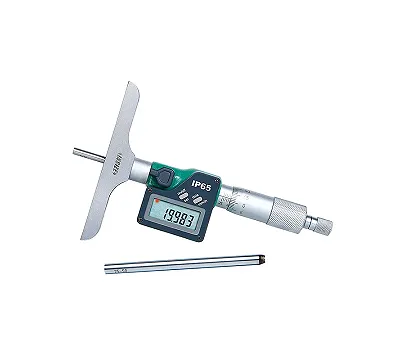

Микрометрический глубиномер измеряет глубину пазов, уступов, глухих отверстий и канавок. Он состоит из мостика (основания), которое ставят на базовую плоскость, микрометрической головки с барабаном и сменного измерительного стержня, который опускается на дно. Точность выше, чем у штангенглубиномера, поэтому его применяют, когда допуск на глубину измеряется сотыми долями миллиметра.
Базовый диапазон одной головки обычно 25 мм. Чтобы мерить глубже, на головку меняют стержни разной длины, как правило ступенями по 25 мм. Поэтому глубиномеры продаются как отдельные приборы и как наборы стержней под нужную глубину. Отсчет идет так же, как у обычного микрометра, но шкалы на стебле и барабане нумеруются в обратную сторону по сравнению с обычным микрометром, поэтому смотрите на направление оцифровки. Цена деления у механических 0,01 мм.
Основной документ на микрометрические глубиномеры — ГОСТ 7470-92. Часть позиций в разделе дополнительно указана по DIN.
Оцените максимальную глубину и ширину паза. Если паз узкий, нужен мостик меньшего размера, а при измерении по краю широкой выемки лучше широкий мостик: он устойчиво стоит на базе и не перекашивается. Для разных глубин берите набор стержней. В каталоге представлены INSIZE, Griff, ZITOM, ТОЧИНТЕХ, CNIC, MITUTOYO, Туламаш и КировИнструмент.
Протрите основание, торец стержня и деталь: стружка под мостиком или на дне дает погрешность. Прижмите мостик к базе двумя пальцами, чтобы он не перекашивался, и опускайте стержень на дно только трещоткой. Сделайте несколько отсчетов в разных точках основания. Ноль проверяют на поверочной плите: поставьте мостик на плиту и опустите стержень, нулевая риска должна совпасть с краем барабана.
