Концевые меры длины, или плитки Иогансона — это эталонные бруски с высокоточными параллельными гранями, которые используют для настройки измерительного инструмента и проверки станков. С помощью набора КМД вы собираете блок нужного размера, чтобы выставить микрометр, нутромер или проверить точность перемещения узлов оборудования.
Сначала определитесь с диапазоном длин, которые чаще всего приходится проверять. Для настройки точного инструмента берите наборы с малым шагом плиток. Класс точности выбирайте исходя из допусков на ваших деталях: чем выше класс, тем меньше погрешность меры. Для цеховых работ по проверке станков обычно хватает 2 или 3 класса, для лаборатории и аттестации инструмента берите 0 или 1. Материал зависит от условий: легированная сталь дешевле и привычнее, но керамика дольше держит размер и не боится коррозии.
Плитки выпускают в виде параллелепипедов, реже — цилиндров. Чтобы собрать блок, сначала промойте рабочие грани бензином или уайт-спиритом и протрите чистой салфеткой. Соединяйте плитки притиркой: наложите одну на другую и сдвиньте с легким нажимом, чтобы вытеснить воздух. Набирайте нужный размер минимальным количеством плиток, чтобы снизить суммарную погрешность. По краям блока ставьте защитные меры, чтобы не повредить основные рабочие поверхности.

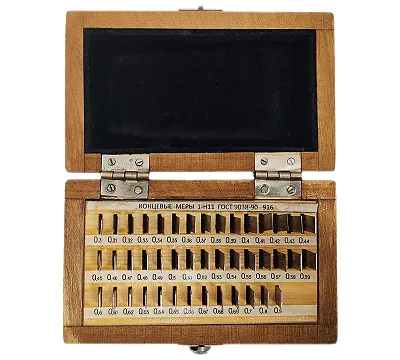

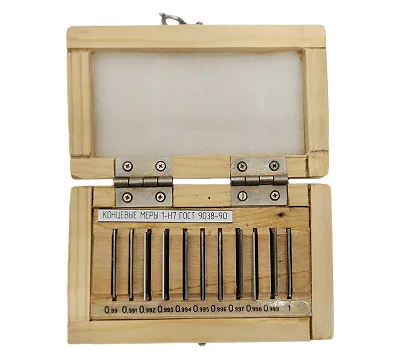

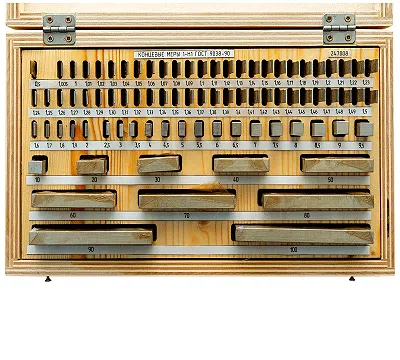

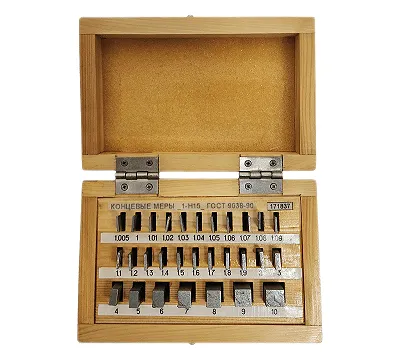

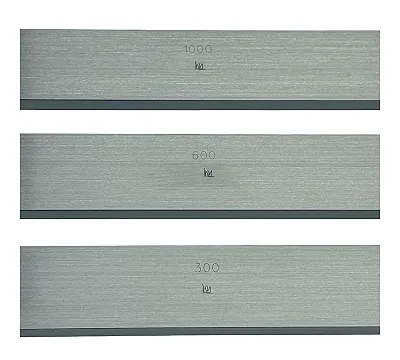

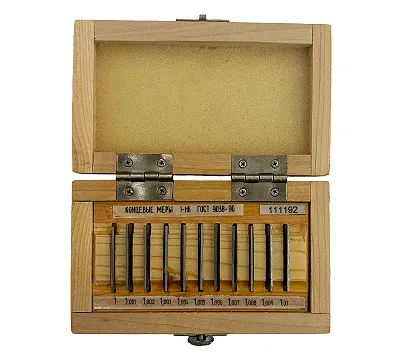

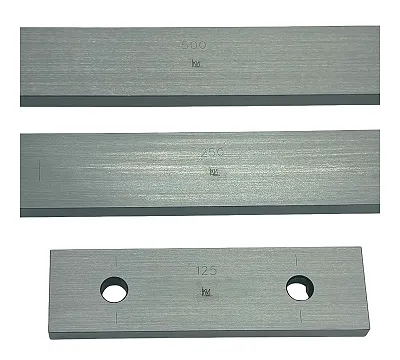

Производство мер ориентируется на ГОСТ 9038-90 и международный стандарт ISO 3650. При покупке обязательно проверяйте наличие заводского паспорта и отметки о поверке. После работы очищайте плитки от масла и пыли, смазывайте их тонким слоем антикоррозийного состава и убирайте в футляр. Не оставляйте плитки в собранном блоке надолго — они могут «прикипеть» друг к другу. В нашем каталоге представлены наборы из легированной стали и керамики, соответствующие ГОСТ 9038-90, с классами точности 0, 1, 2 и 3.
Главная ошибка — работа грязными руками или инструментом. Даже микроскопическая пылинка между плитками дает погрешность в несколько микрон. Не прикладывайте чрезмерных усилий при притирке, чтобы не поцарапать зеркальную поверхность. Никогда не используйте плитки для грубых работ, где возможны удары или контакт с абразивом.
