Измерительные наконечники — сменные вставки, которые крепят на шток индикатора часового типа для контакта с деталью. Они передают перемещение штока на механизм прибора, позволяя контролировать отклонения формы, размеров и расположения поверхностей.

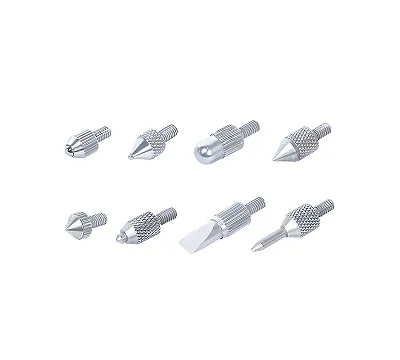

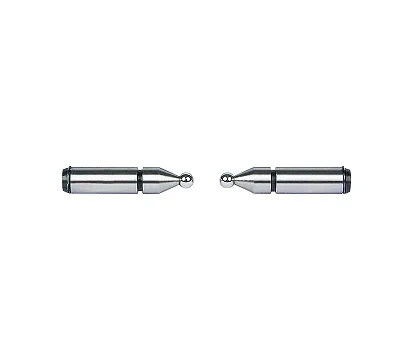

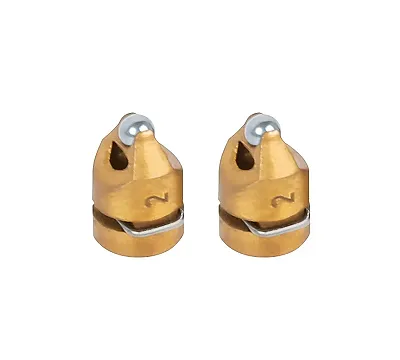

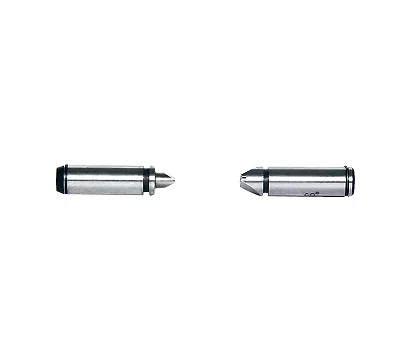

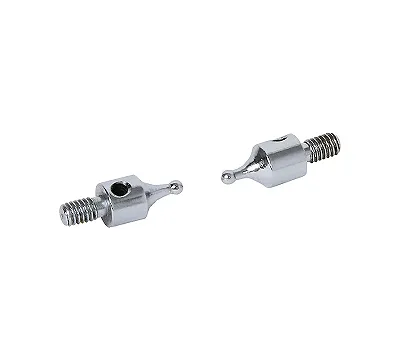

Наконечник состоит из резьбовой части и рабочей головки. Стандартная резьба М2.5 подходит к большинству индикаторов. По форме рабочей части различают сферические, плоские, конические и игольчатые наконечники. Сферические универсальны, плоские удобны для контроля плоских поверхностей, а игольчатые и конические проникают в узкие пазы и отверстия. Для глубоких замеров применяют удлинители, которые вкручивают между штоком и наконечником.
Производство наконечников ориентируется на ГОСТ 11007-66, который определяет основные размеры и допуски для приборов линейных измерений. Также при проектировании и оценке износостойкости учитывают требования ГОСТ 9450-76, ГОСТ 22029-76, ГОСТ 22022-76, ГОСТ 3882-74, ГОСТ 801-78, ГОСТ 3722-81, ГОСТ 2789-73 и ГОСТ 7470-78. Эти документы помогают подобрать оснастку, которая сохранит точность измерений на протяжении всего срока службы.
При выборе учитывайте три критерия: форму поверхности, материал детали и доступность зоны замера. Для мягких материалов берите стальные вставки, для работы с абразивными или твердыми поверхностями — твердосплавные или с покрытием DLC. Если нужно измерить труднодоступный паз, выбирайте игольчатый наконечник. В каталоге представлены наборы и отдельные вставки из стали, нержавеющей стали и твердого сплава от INSIZE и MITUTOYO, соответствующие стандартам точности.
При замене наконечника следите за соосностью: вставка должна плотно прилегать к торцу штока. Не перетягивайте резьбу — достаточно легкого усилия пальцами, чтобы наконечник не открутился от вибрации. Если используете удлинитель, помните, что он может снизить жесткость системы и внести погрешность при измерении. Регулярно проверяйте рабочую поверхность на наличие сколов и царапин, так как даже микродефект искажает показания прибора.
