Нутромеры ГОСТ 868-82

Индикаторный нутромер — это измерительный инструмент для контроля внутренних размеров деталей, отверстий и пазов. С его помощью определяют отклонения от заданного размера методом сравнения с эталоном или концевыми мерами.

Устройство и принцип работы

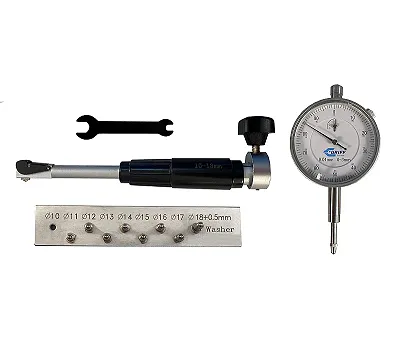

Инструмент состоит из длинного стебля, на конце которого расположены измерительные стержни, и индикатора часового типа. При вводе в отверстие подвижный стержень отклоняется, передавая усилие на измерительную головку. Вы видите отклонение от номинала на шкале индикатора. Конструкция позволяет проводить замеры в глубоких отверстиях и труднодоступных местах, где обычный штангенциркуль не проходит.

Нормативы и точность

Все нутромеры НИ выпускают по ГОСТ 868-82. Этот межгосударственный стандарт устанавливает технические условия и требования к точности прибора. Стандарт распространяется на индикаторные нутромеры с ценой деления 0,01 мм. Диапазон измерений внутренних размеров по этому документу составляет от 6 до 1000 мм. Соблюдение ГОСТ гарантирует, что инструмент пригоден для ответственных метрологических задач на производстве.

Как выбрать нутромер

При подборе ориентируйтесь на три критерия: диапазон измерений, класс точности и соответствие требованиям ГОСТ 868-82. Убедитесь, что цена деления прибора составляет 0,01 мм — это стандарт для точных работ. Выбирайте модель, перекрывающую нужный вам диапазон размеров детали. В каталоге представлены нутромеры типов НИ, соответствующие ГОСТ 868-82, с ценой деления 0,01 мм и диапазонами от 6 до 1000 мм от производителей Griff, ZITOM, ТехноСталь и ТОЧИНТЕХ.

Советы по работе

Перед замером обязательно настройте нутромер по аттестованному кольцу или блоку концевых мер длины. Устанавливайте инструмент строго по оси отверстия: для поиска истинного размера плавно покачивайте стебель в плоскости измерения. Минимальное значение на шкале индикатора и будет реальным отклонением размера. Избегайте резких ударов измерительным наконечником о стенки детали, чтобы не сбить настройку и не повредить механизм.
