Нутромеры индикаторные НИ ГОСТ 868-82

Нутромер индикаторный — прибор для контроля диаметров отверстий и отклонений формы, например, овальности или конусности. В отличие от микрометрического нутромера, он работает относительным методом: вы настраиваете его по эталону, а затем сравниваете с ним размер детали.

Как выбрать прибор под задачу

Сначала определитесь с диапазоном измерений и требуемой точностью. Для грубой проверки хватит стандартного НИ с ценой деления 0,01 мм. Если нужно ловить микроны в ответственных узлах, берите НИПТ с ценой деления 0,001 мм. Для мелких отверстий, куда не пролезет обычный стержень, используйте цанговые нутромеры. Помните: чем шире диапазон одного прибора, тем больше сменных стержней в комплекте, но тем чаще придется перенастраивать инструмент.

Типы и исполнения

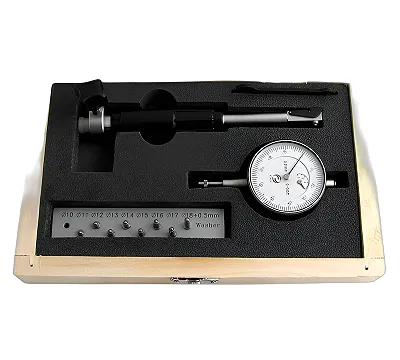

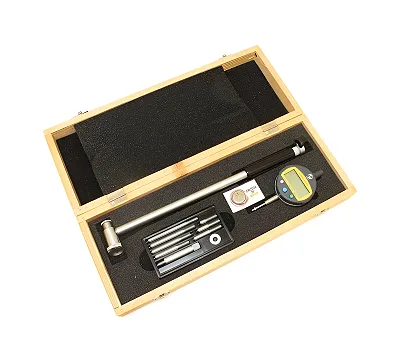

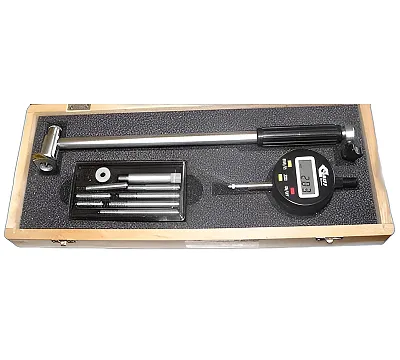

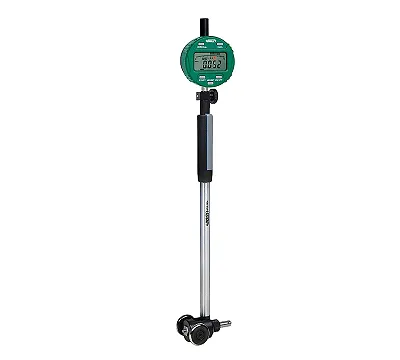

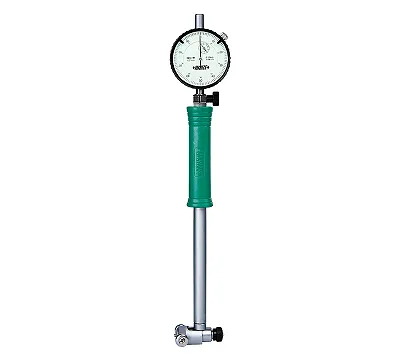

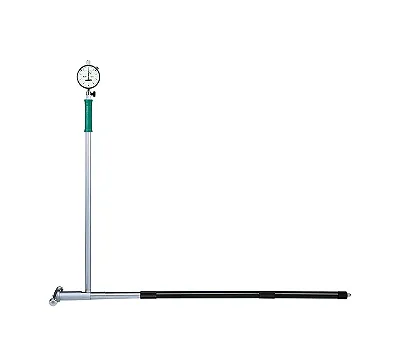

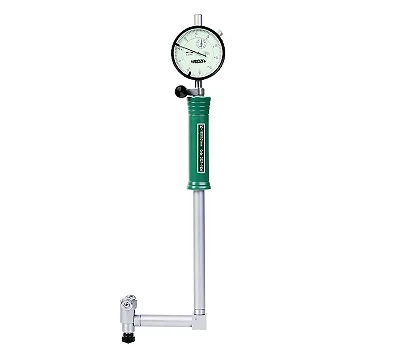

В цехах чаще всего встречаются классические НИ с индикатором часового типа. Для быстрой работы и исключения ошибок при считывании шкал выбирайте НИЦ — цифровые электронные нутромеры. Они сами пересчитывают показания и выводят результат на экран. Все модели, от простых механических до прецизионных, строятся на базе центрирующего мостика: он прижимает измерительный стержень к стенкам отверстия и помогает держать прибор строго перпендикулярно оси.

Нормативы и настройка

Большинство приборов выпускают по ГОСТ 868-82, который задает требования к точности и конструкции. Чтобы получить верный замер, настройте нутромер по аттестованным мерам — КМД или установочным кольцам. Сначала установите нужный размер на блоке концевых мер, зафиксируйте стержень, а затем выставьте индикатор на ноль. При работе следите за температурой: металл расширяется, поэтому деталь и эталон должны «отлежаться» в одном помещении.

Типовые ошибки

Главная ошибка — перекос прибора в отверстии. Если не использовать центрирующий мостик, вы получите завышенный результат. Всегда плавно покачивайте нутромер в плоскости замера: минимальное значение на шкале и есть истинный размер. Не давите на измерительный наконечник слишком сильно, чтобы не деформировать пружинный механизм. В нашем каталоге представлены нутромеры НИ, НИЦ, НИПТ и цанговые модели от КРИН, CNIC, Griff, MITUTOYO и ТехноСталь, соответствующие ГОСТ 868-82.
