Оправка Weldon держит концевую фрезу или корончатое сверло, у которого на хвостовике сделана лыска. Боковой винт упирается в эту лыску, и инструмент не проворачивается и не вытягивается из оправки на тяжёлых подачах. Такой хвостовик называют Weldon и обозначают как форму B по DIN 1835.

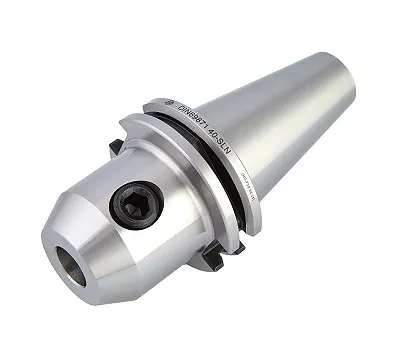

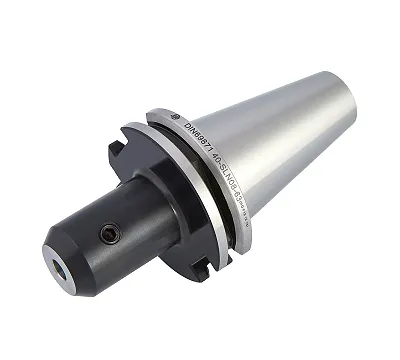

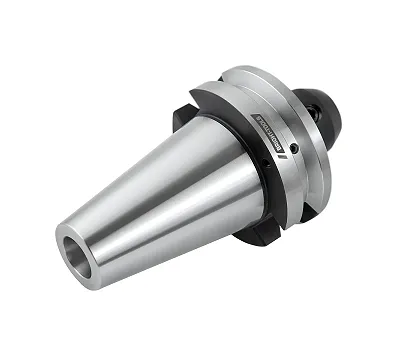

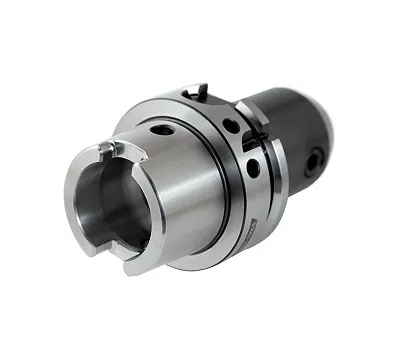

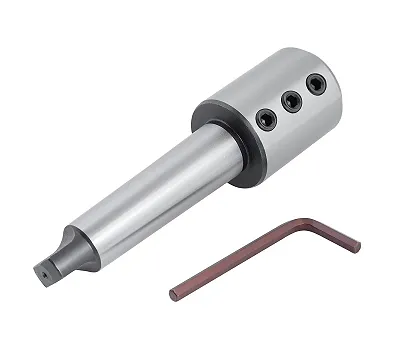

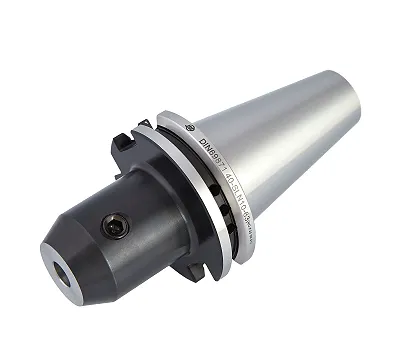

Хвостовик инструмента входит в точное отверстие оправки и центрируется по цилиндру, а винт прижимает лыску сбоку. Сам хвостовик оправки имеет конус под шпиндель: SK, BT и другие системы 7:24, HSK или конус Морзе. Конус должен совпасть со шпинделем станка.
Weldon удобен для черновой обработки и сверления кольцевыми сверлами: он передаёт большой момент и не даёт выдернуть инструмент. Для чистовых режимов на высоких оборотах он хуже цанговых и гидравлических патронов. Боковой винт смещает инструмент от оси, появляется небольшое биение и дисбаланс.
Диаметр отверстия оправки равен диаметру хвостовика инструмента: оправка рассчитана на один размер, без зазора. Посмотрите, есть ли у вашей фрезы лыска: гладкий хвостовик без лыски винт держит хуже. Для тяжёлой обдирки берите короткую оправку, чтобы уменьшить вибрации.
Очищайте конус и гнездо шпинделя. Хвостовик инструмента вставляйте до упора и затягивайте винт шестигранным ключом с усилием, которое указал производитель оправки. Не используйте удлинитель ключа.
В каталоге оправки JSD и ACCKee.
