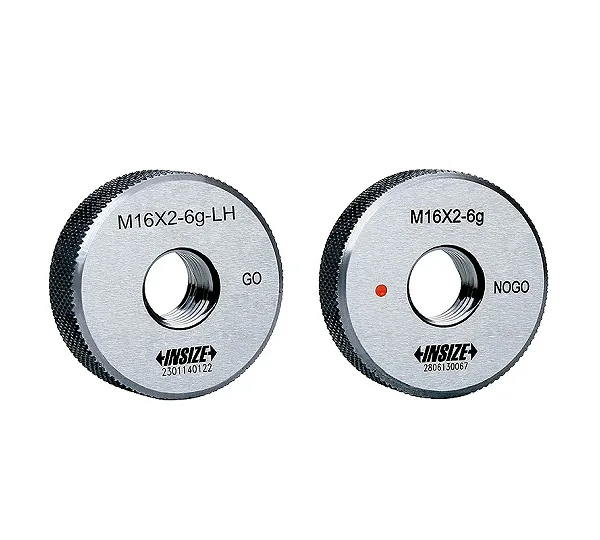

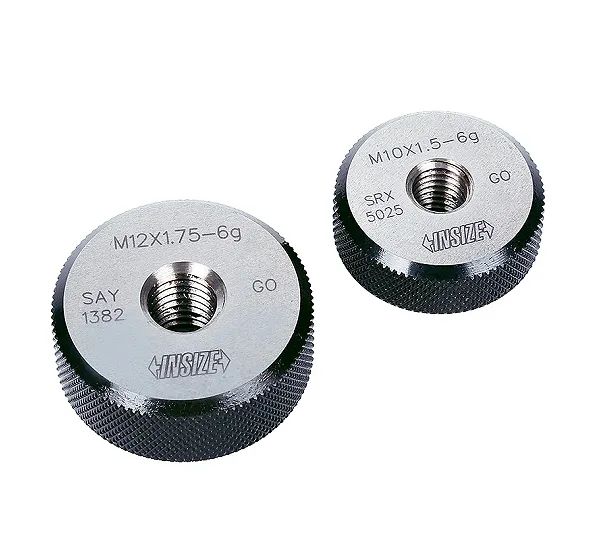

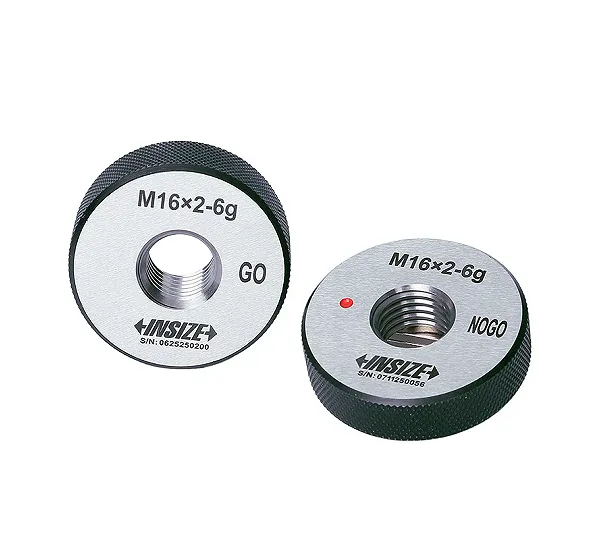

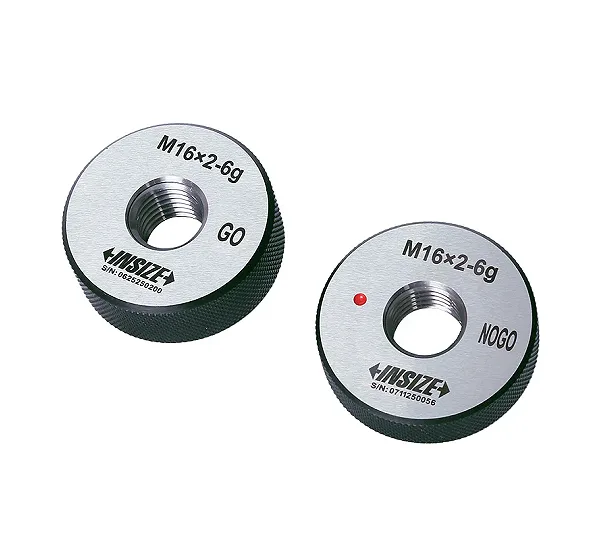

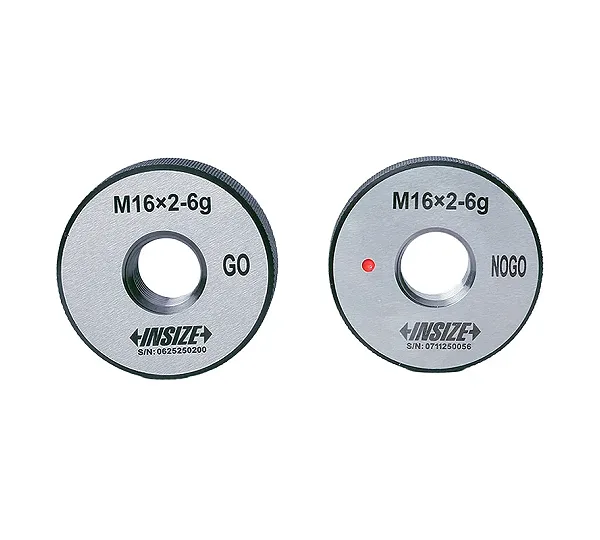

Калибр-кольцо резьбовое М20х2,5 6e ПР INSIZE 4120-20E
К этому калибру
Технические данные М20×2-6e
Исполнительный размер калибра-кольца ПР М20×2-6e — 18,613 +0,018 мм, предел износа — 18,643 мм.
| ПР | НЕ | |
|---|---|---|
| Предел изделия | d2 max 18,63 | d2 min 18,47 |
| Средний диаметр калибра | 18,622 ± 0,009 | 18,461 ± 0,009 |
| Исполнительный размер | 18,613 +0,018 | 18,452 +0,018 |
| Внутренний диаметр | — | 18,061 |
| Предел износа | 18,643 | 18,476 |
Открыть в Калькулятор метрической резьбы →
Описание
Назначение
Калибр кольцо М 20.0х2.5 осн. ПР 6e INSIZE 4120-20E представляет собой контрольный шаблон, предназначенный для проверки внешней резьбы методом навинчивания. Изделие относится к проходному типу (ПР) и позволяет оценить соответствие резьбового соединения заданным параметрам точности.
Технические характеристики
Инструмент рассчитан на работу с метрической резьбой диаметром 20 мм и шагом 2,5 мм. Изделие выполнено в соответствии с квалитетом 6e. В процессе эксплуатации калибр должен перемещаться по контролируемой резьбе плавно, без заеданий и закусываний, удерживаясь на ней в спокойном положении. Любые затруднения при свинчивании свидетельствуют о несоответствии параметров резьбы установленным требованиям.
Материал и эксплуатация
Корпус инструмента изготовлен из легированной стали. При использовании данного шаблона запрещено прикладывать избыточные усилия, так как это может привести к повреждению как проверяемой заготовки, так и самого измерительного средства. В комплект поставки входит калибр и упаковка.
Соответствие нормативу
Данный инструмент не внесен в Государственный реестр средств измерений. Страной производства является Китай.
Характеристики
- Производитель
- INSIZE
- Назначение калибра
- рабочий
- Резьба
- M20x2.5
- Шаг резьбы
- 2,5 мм
- Сторона калибра
- ПР
- Номинальный диаметр
- 20 мм
- Класс точности
- 6e
- Тип резьбы
- метрическая
- Вид
- Кольцо резьбовое
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Стандарт резьбы
- M
- Артикул производителя
- 4120-20E
Информация не является публичной офертой. Производитель вправе менять характеристики и комплектацию.
