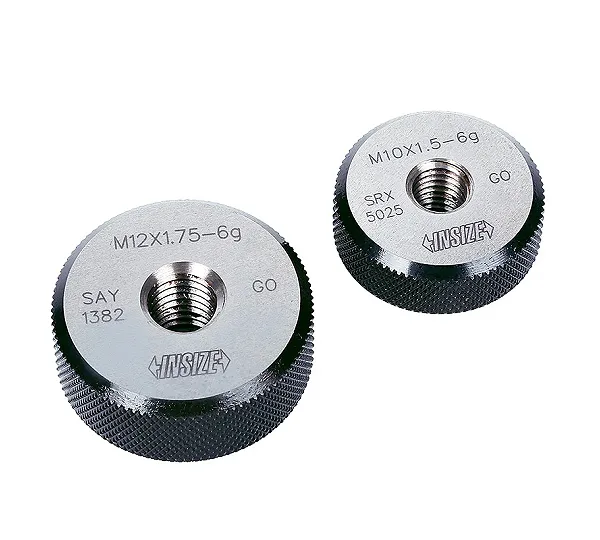

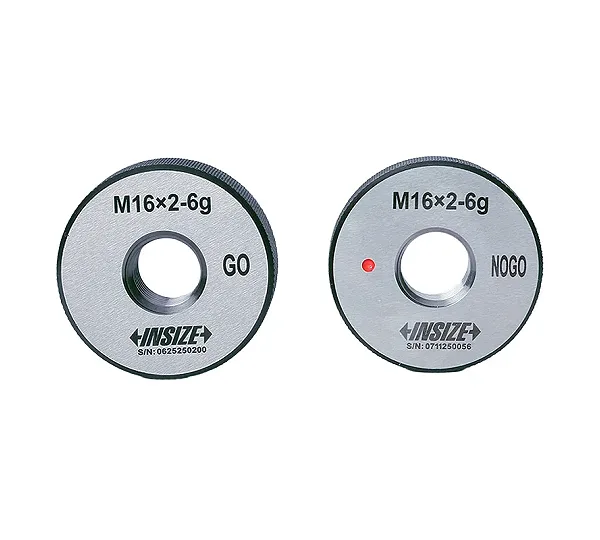

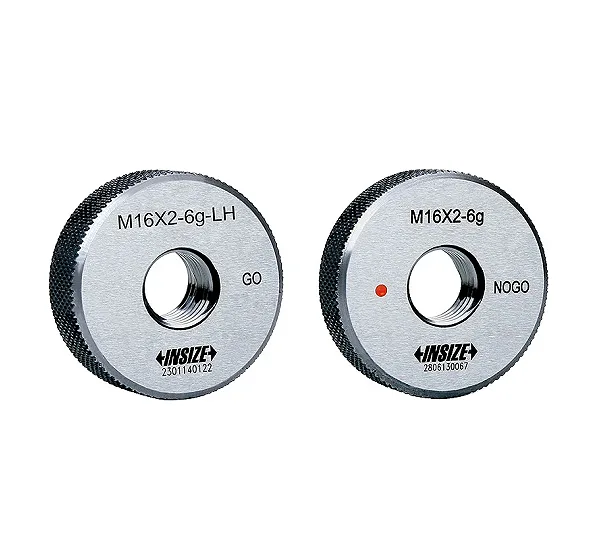

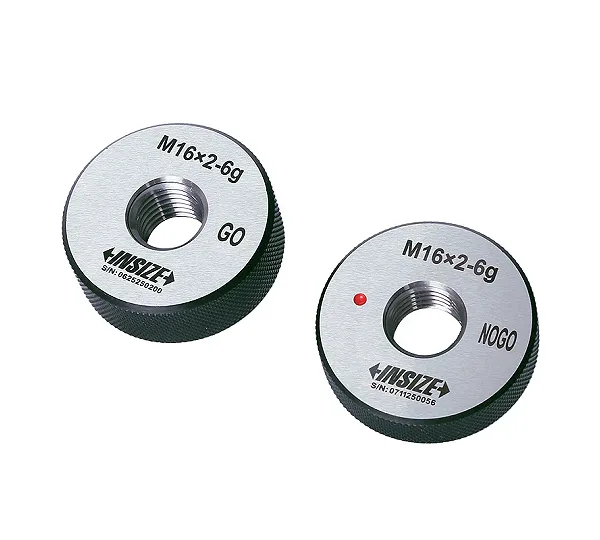

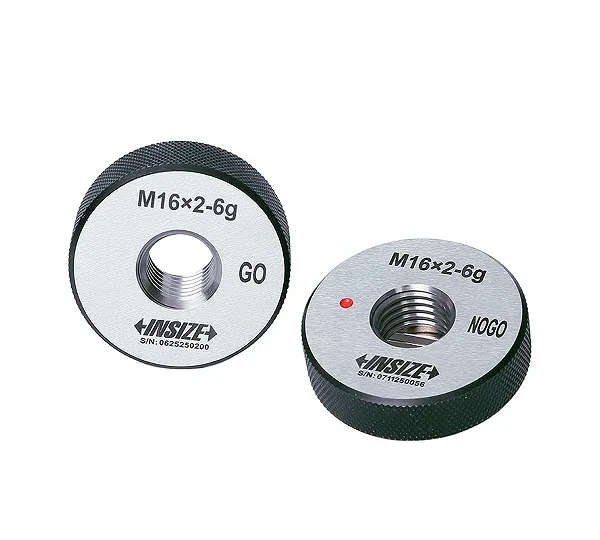

Калибр-кольцо резьбовое М22х2,5 6e ПР INSIZE 4120-22E
К этому калибру
Технические данные М22×2-6e
Исполнительный размер калибра-кольца ПР М22×2-6e — 20,613 +0,018 мм, предел износа — 20,643 мм.
| ПР | НЕ | |
|---|---|---|
| Предел изделия | d2 max 20,63 | d2 min 20,47 |
| Средний диаметр калибра | 20,622 ± 0,009 | 20,461 ± 0,009 |
| Исполнительный размер | 20,613 +0,018 | 20,452 +0,018 |
| Внутренний диаметр | — | 20,061 |
| Предел износа | 20,643 | 20,476 |
Открыть в Калькулятор метрической резьбы →
Описание
Назначение
Калибр-кольцо резьбовой INSIZE 4120-22E представляет собой контрольный шаблон типа ПР, предназначенный для проверки соответствия внешней резьбы заданным параметрам. Инструмент используется для оценки качества резьбовых соединений путем навинчивания на деталь: проходной калибр должен перемещаться по резьбе плавно, без заеданий и закусываний. Затрудненное свинчивание или невозможность перемещения свидетельствуют о несоответствии проверяемой резьбы установленным требованиям.
Технические характеристики
Изделие выполнено под метрическую резьбу (M) с номинальным диаметром 22 мм и шагом 2,5 мм. Класс точности (квалитет) инструмента составляет 6h. Данный калибр является проходным (ПР) и обеспечивает контроль внешней резьбы в соответствии с заданными параметрами точности.
Материал и эксплуатация
Корпус инструмента изготовлен из легированной стали, что обеспечивает необходимую износостойкость при контрольных операциях. При эксплуатации запрещено прикладывать избыточные усилия, так как это может привести к повреждению как контролируемой заготовки, так и самого измерительного шаблона. В комплект поставки входит калибр и упаковка.
Соответствие нормативу
Данный резьбомер не внесен в Государственный реестр средств измерений. Страной производства изделия является Китай.
Характеристики
- Производитель
- INSIZE
- Назначение калибра
- рабочий
- Резьба
- M22x2.5
- Шаг резьбы
- 2,5 мм
- Сторона калибра
- ПР
- Номинальный диаметр
- 22 мм
- Класс точности
- 6e
- Тип резьбы
- метрическая
- Вид
- Кольцо резьбовое
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Стандарт резьбы
- M
- Артикул производителя
- 4120-22E
Информация не является публичной офертой. Производитель вправе менять характеристики и комплектацию.
