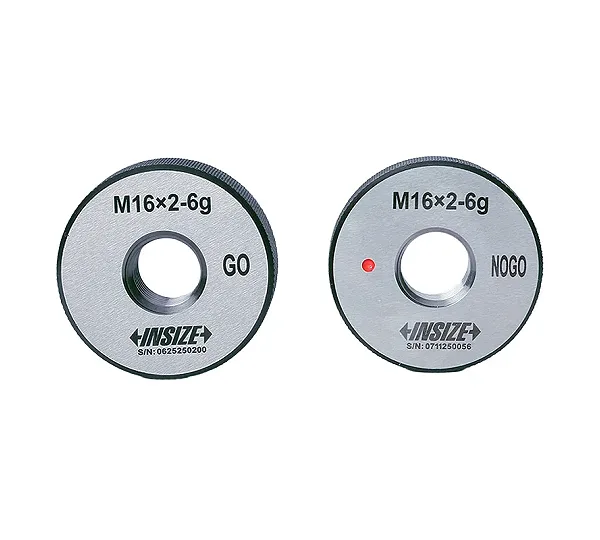

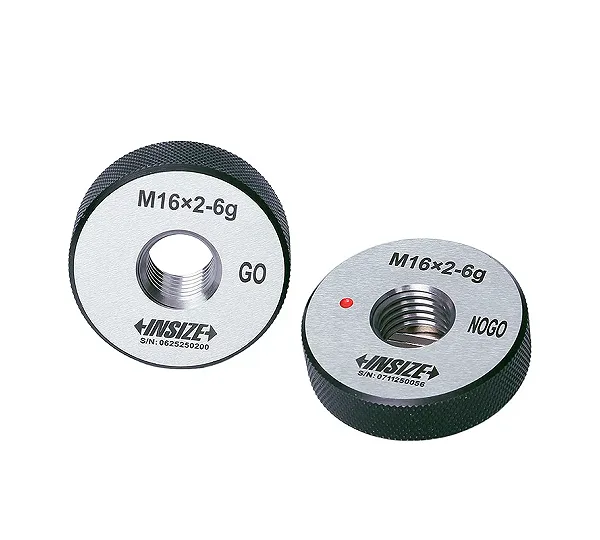

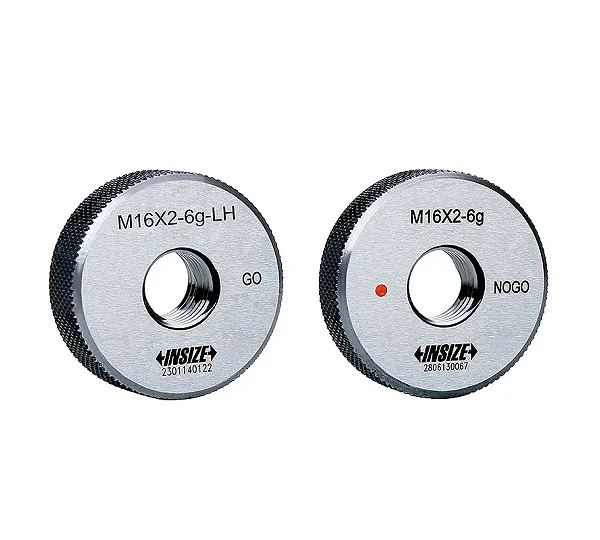

Калибр-кольцо резьбовое М24х3 6h НЕ INSIZE 4120-24HN
К этому калибру
Технические данные М24×3-6h
Исполнительный размер калибра-кольца НЕ М24×3-6h — 21,833 +0,018 мм, предел износа — 21,857 мм.
| НЕ | ПР | |
|---|---|---|
| Предел изделия | d2 min 21,851 | d2 max 22,051 |
| Средний диаметр калибра | 21,842 ± 0,009 | 22,043 ± 0,009 |
| Исполнительный размер | 21,833 +0,018 | 22,034 +0,018 |
| Внутренний диаметр | 21,242 | — |
| Предел износа | 21,857 | 22,064 |
Открыть в Калькулятор метрической резьбы →
Описание
Назначение
Калибр-кольцо резьбовой INSIZE 4120-24HN представляет собой контрольный шаблон типа «НЕ», предназначенный для проверки внешней резьбы диаметром 24 мм с основным шагом 3,0 мм. Изделие используется для оценки соответствия параметров резьбы заданному квалитету точности 6h.
Технические характеристики
Инструмент выполнен в виде кольца и соответствует метрическому стандарту резьбы M. Параметры изделия строго регламентированы: номинальный диаметр составляет 24 мм, шаг резьбы — 3,0 мм, поле допуска — 6h. Данный калибр не внесен в Государственный реестр средств измерений.
Принцип работы и эксплуатация
В процессе контроля шаблон навинчивается на проверяемую резьбу. Согласно техническому регламенту, изделие должно перемещаться плавно, без заеданий или закусываний. При использовании запрещено прикладывать избыточные усилия, так как это может привести к повреждению как контролируемой заготовки, так и самого измерительного инструмента. Свинчивание калибра или затрудненное перемещение по резьбе свидетельствуют о несоответствии детали установленным параметрам.
Характеристики
- Производитель
- INSIZE
- Назначение калибра
- рабочий
- Резьба
- M24x3
- Шаг резьбы
- 3 мм
- Сторона калибра
- НЕ
- Номинальный диаметр
- 24 мм
- Класс точности
- 6h
- Тип резьбы
- метрическая
- Вид
- Кольцо резьбовое
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Стандарт резьбы
- M
- Артикул производителя
- 4120-24HN
Информация не является публичной офертой. Производитель вправе менять характеристики и комплектацию.
