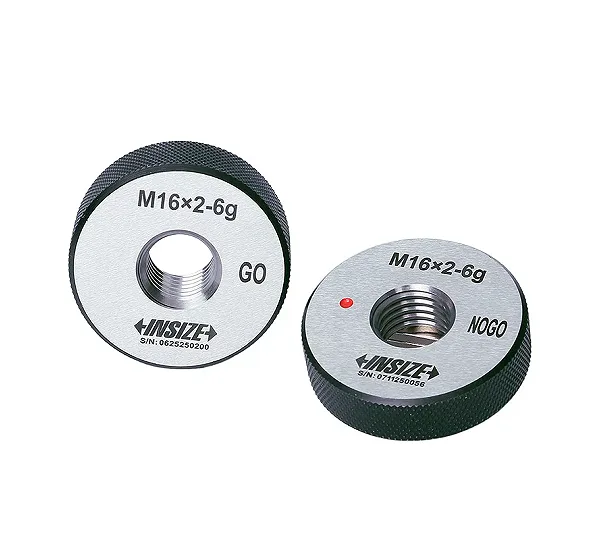

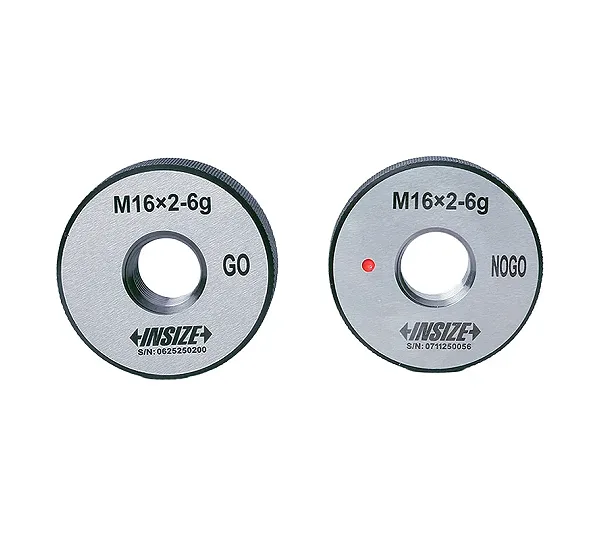

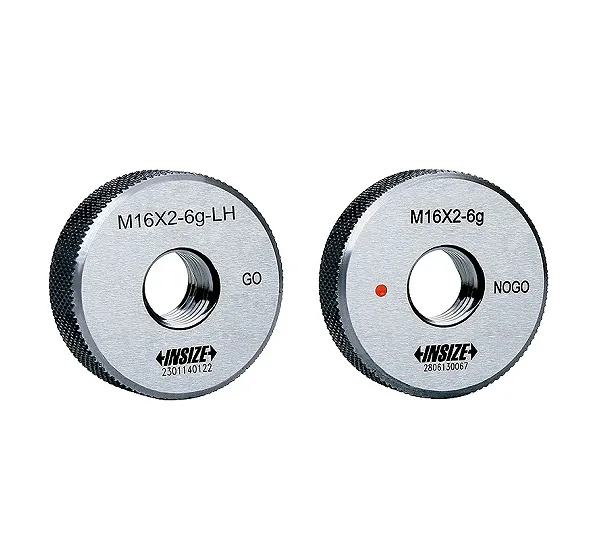

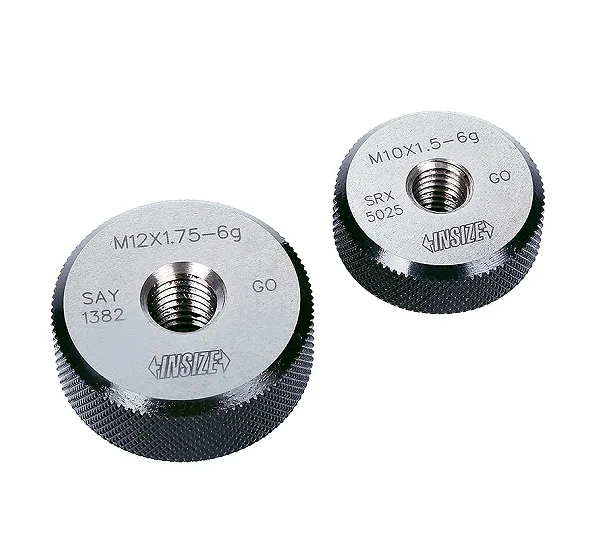

Калибр-кольцо резьбовое М24х3 6h ПР INSIZE 4120-24H
К этому калибру
Технические данные М24×3-6h
Исполнительный размер калибра-кольца ПР М24×3-6h — 22,034 +0,018 мм, предел износа — 22,064 мм.
| ПР | НЕ | |
|---|---|---|
| Предел изделия | d2 max 22,051 | d2 min 21,851 |
| Средний диаметр калибра | 22,043 ± 0,009 | 21,842 ± 0,009 |
| Исполнительный размер | 22,034 +0,018 | 21,833 +0,018 |
| Внутренний диаметр | — | 21,242 |
| Предел износа | 22,064 | 21,857 |
Открыть в Калькулятор метрической резьбы →
Описание
Назначение
Калибр кольцо М 24.0х3.0 осн. ПР 6h INSIZE 4120-24H представляет собой резьбовой шаблон проходного типа (ПР), предназначенный для контроля внешней резьбы. Инструмент используется для оценки соответствия параметров резьбы заданным техническим требованиям путем навинчивания на контролируемую деталь.
Технические характеристики
Изделие выполнено в виде кольца с номинальным диаметром резьбы 24 мм и шагом 3,0 мм. Инструмент соответствует квалитету точности 6h. В процессе эксплуатации калибр должен перемещаться по резьбе плавно, без заеданий и закусываний; любые затруднения при свинчивании указывают на отклонения от установленных параметров.
Соответствие нормативу
Данный резьбомер не внесен в Государственный реестр средств измерений. При работе с инструментом запрещено прикладывать избыточные усилия, так как это может привести к повреждению как проверяемой заготовки, так и самого шаблона.
Материал
Корпус изделия изготовлен из легированной стали, что обеспечивает необходимые прочностные характеристики для проведения контрольных операций.
Характеристики
- Производитель
- INSIZE
- Назначение калибра
- рабочий
- Резьба
- M24x3
- Шаг резьбы
- 3 мм
- Сторона калибра
- ПР
- Номинальный диаметр
- 24 мм
- Класс точности
- 6h
- Тип резьбы
- метрическая
- Вид
- Кольцо резьбовое
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Стандарт резьбы
- M
- Артикул производителя
- 4120-24H
Информация не является публичной офертой. Производитель вправе менять характеристики и комплектацию.
