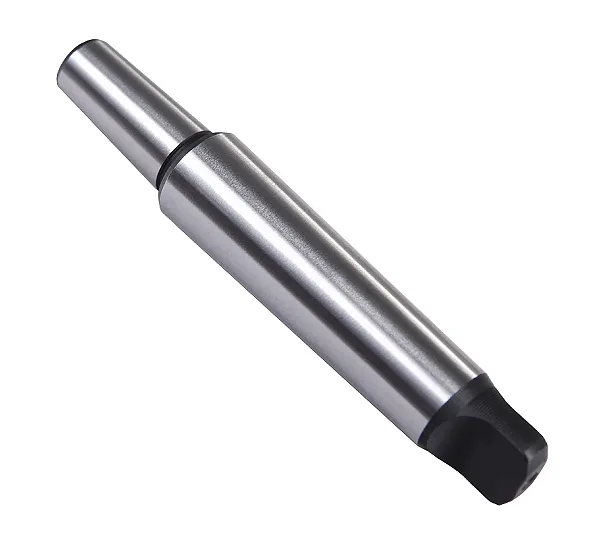

Оправка переходная на сверлильный патрон MSA1/B10 GRIFF b161008

в наличии · 1 шт Код товара ИНС-394514 ГОСТ 2682-86

Хвостовик: B10
Конус Морзе: 1
ГОСТ: 2682-86
Производитель: Griff

Цена 371 ₽ с НДС 22%452 ₽

Отгрузка 1–2 рабочих дня

Безнал, отсрочка для юрлиц

Соответствует ГОСТ 2682-86

Специальные цены для юрлиц. Условия для юрлиц

Описание

Назначение

Оправка переходная MSA1/B10 GRIFF b161008 представляет собой станочную оснастку, предназначенную для установки сверлильных патронов на сверлильные станки без ЧПУ. Изделие выполняет функцию связующего звена между шпинделем станка и патроном, обеспечивая надежную фиксацию инструмента.

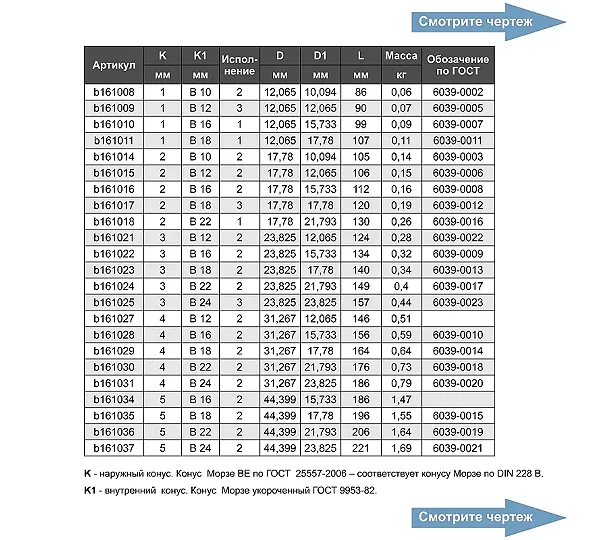

Технические характеристики

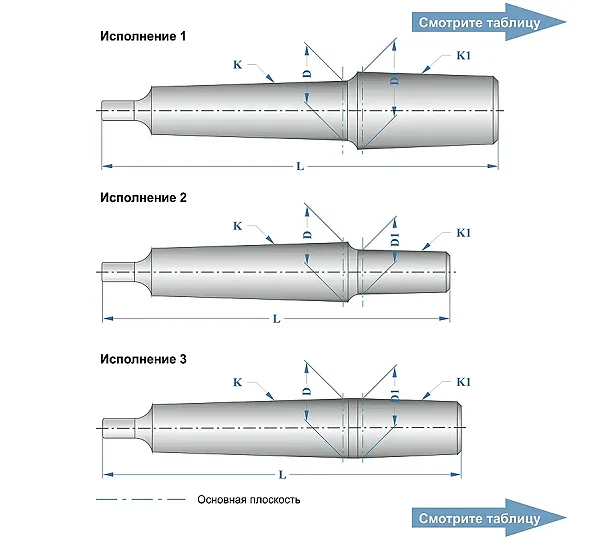

Данный переходник оснащен хвостовиком с конусом Морзе 1 (КМ1) с лапкой, соответствующим стандарту ГОСТ 25557-2006 и DIN 228 форма В. Присоединительная часть для сверлильного патрона выполнена в виде укороченного конуса B10 согласно ГОСТ 9953-82.

Соответствие нормативу

Конструкция и параметры изделия строго регламентированы государственным стандартом ГОСТ 2682-86. При производстве соблюдены требования к геометрии конических соединений, обеспечивающие точность посадки оснастки в шпиндель оборудования.

Материал

Корпус оправки изготовлен из конструкционной легированной стали марки 40Х, химический состав и свойства которой соответствуют требованиям ГОСТ 4543-71. Выбор данного материала обеспечивает необходимую прочность и износостойкость оснастки при эксплуатации на сверлильном оборудовании.
