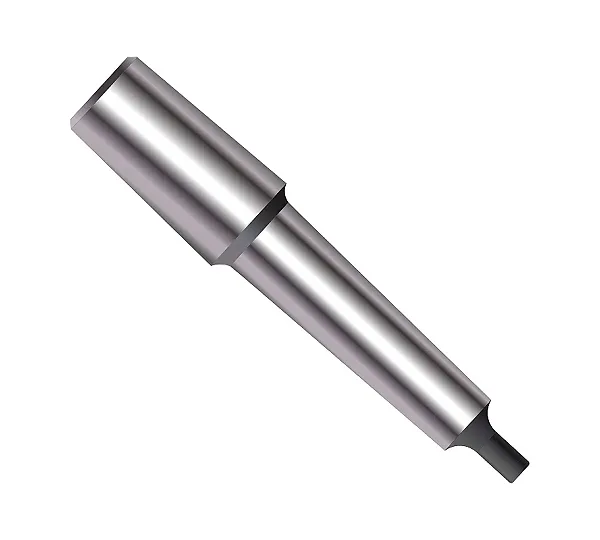

Оправка переходная на сверлильный патрон MSA1/B16 GRIFF b161010

в наличии · 1 шт Код товара ИНС-409925 ГОСТ 2682-86

Хвостовик: B16
Конус Морзе: 1
ГОСТ: 2682-86
Производитель: Griff

Цена 371 ₽ с НДС 22%452 ₽

Отгрузка 1–2 рабочих дня

Безнал, отсрочка для юрлиц

Соответствует ГОСТ 2682-86

Специальные цены для юрлиц. Условия для юрлиц

Описание

Назначение

Оправка переходная MSA1/B16 GRIFF b161010 представляет собой станочную оснастку, предназначенную для установки сверлильных патронов на сверлильные станки без ЧПУ. Изделие обеспечивает надежное сопряжение между шпинделем станка и патроном, выступая в качестве связующего элемента.

Технические характеристики

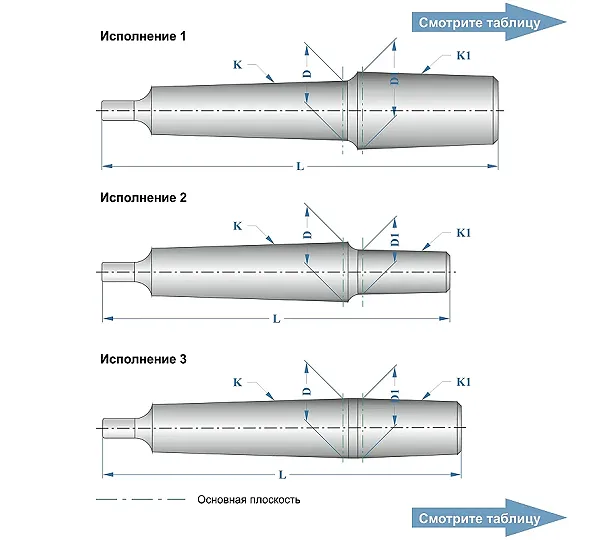

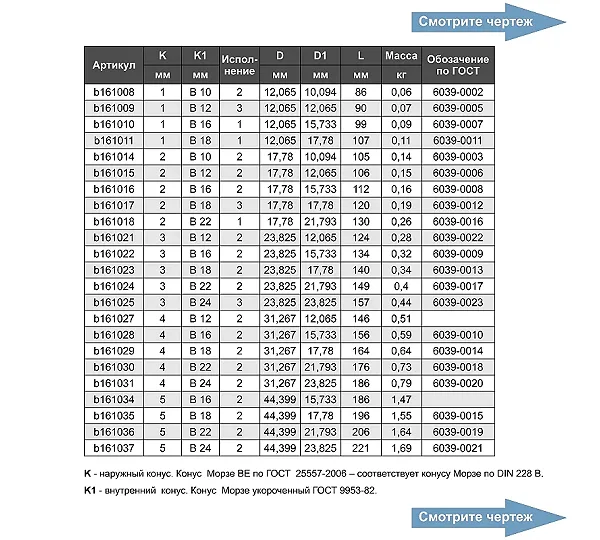

Данный переходник оснащен хвостовиком с конусом Морзе 1 и присоединительным конусом B16 для фиксации сверлильного патрона. Конструкция хвостовика соответствует конусу Морзе по ГОСТ 25557-2006 (форма В, с лапкой), что также отвечает требованиям стандарта DIN 228. Присоединительная часть для патрона выполнена в виде укороченного конуса согласно ГОСТ 9953-82.

Соответствие нормативу

Изделие изготовлено в строгом соответствии с требованиями ГОСТ 2682-86. Геометрические параметры и допуски оснастки базируются на указанных государственных стандартах, регламентирующих размеры конических хвостовиков и посадочных мест для инструмента.

Материал

Корпус оправки выполнен из конструкционной легированной стали марки 40Х. Химический состав и физико-механические свойства материала соответствуют положениям ГОСТ 4543-71, что обеспечивает необходимую прочность и износостойкость оснастки при эксплуатации на сверлильном оборудовании.
