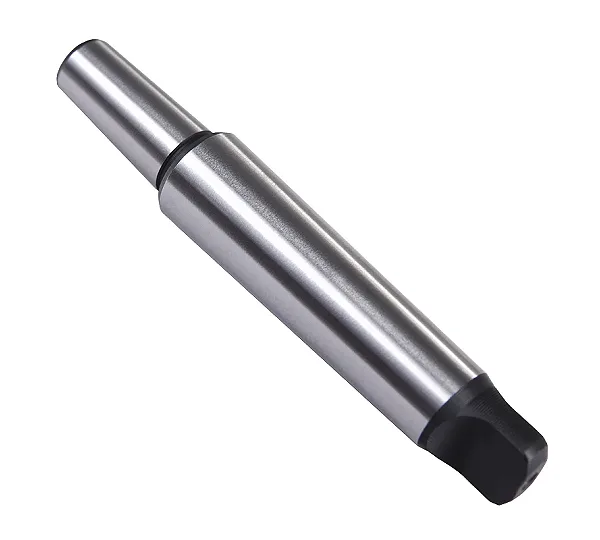

Оправка переходная на сверлильный патрон MSA4/B22 GRIFF b161030

в наличии · 1 шт Код товара ИНС-653150 ГОСТ 2682-86

Хвостовик: B22
Конус Морзе: 4
ГОСТ: 2682-86
Производитель: Griff

Цена 727 ₽ с НДС 22%887 ₽

Отгрузка 1–2 рабочих дня

Безнал, отсрочка для юрлиц

Соответствует ГОСТ 2682-86

Специальные цены для юрлиц. Условия для юрлиц

Описание

Назначение

Оправка переходная MSA4/B22 GRIFF представляет собой станочную оснастку, предназначенную для установки сверлильных патронов на сверлильные станки без ЧПУ. Изделие служит для сопряжения хвостовика с конусом Морзе и присоединительного конуса, обеспечивая надежную фиксацию инструмента в шпинделе оборудования.

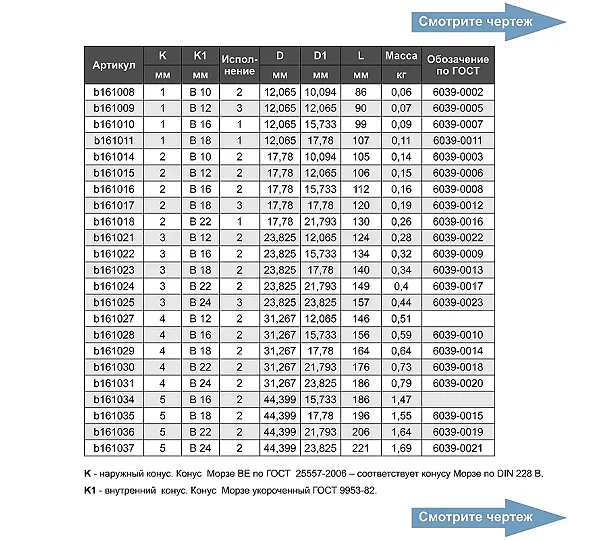

Технические характеристики

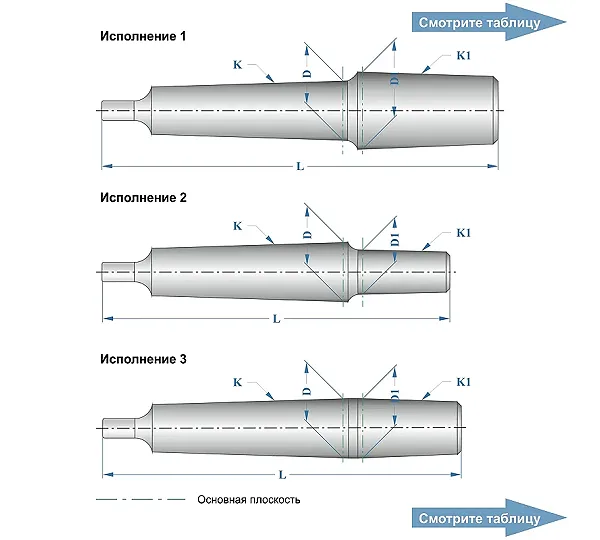

Данный переходник оснащен хвостовиком конус Морзе 4 (с лапкой), соответствующим стандарту ГОСТ 25557-2006 и DIN 228 форма В. Присоединительная часть для сверлильного патрона выполнена в виде укороченного конуса B22, параметры которого отвечают требованиям ГОСТ 9953-82.

Соответствие нормативу

Конструкция и геометрические параметры оправки соответствуют положениям ГОСТ 2682-86. Изделие спроектировано для эксплуатации в составе станочного оборудования, требующего использования оснастки с указанными типами конических соединений.

Материал

Для изготовления корпуса оправки используется сталь марки 40Х, химический состав и свойства которой регламентированы ГОСТ 4543-71. Выбор данного материала обеспечивает необходимые прочностные характеристики оснастки при работе на сверлильных станках.
