Патрон цанговый MSB2-ER32, хвостовик конус Морзе, DIN228-A, с набором цанг 11 шт. (4-20 мм) GRIFF b220313

Назначение

Патрон цанговый MSB2-ER32 представляет собой станочную оснастку, предназначенную для фиксации металлорежущего инструмента с цилиндрическим хвостовиком на станках без ЧПУ. Изделие обеспечивает надежное закрепление оснастки посредством использования цанг стандарта DIN 6499B.

Технические характеристики

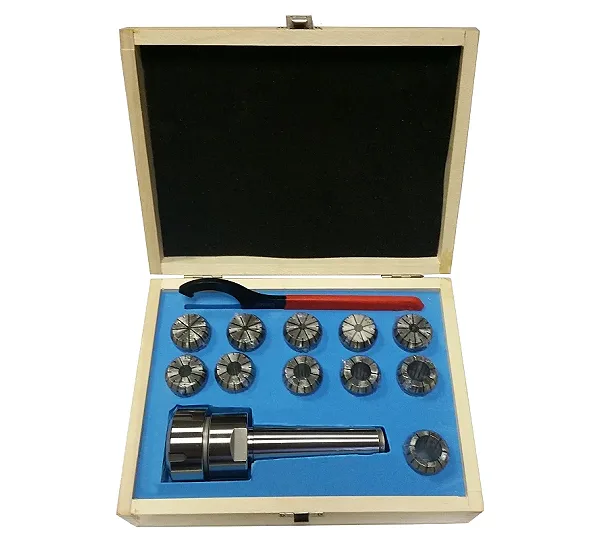

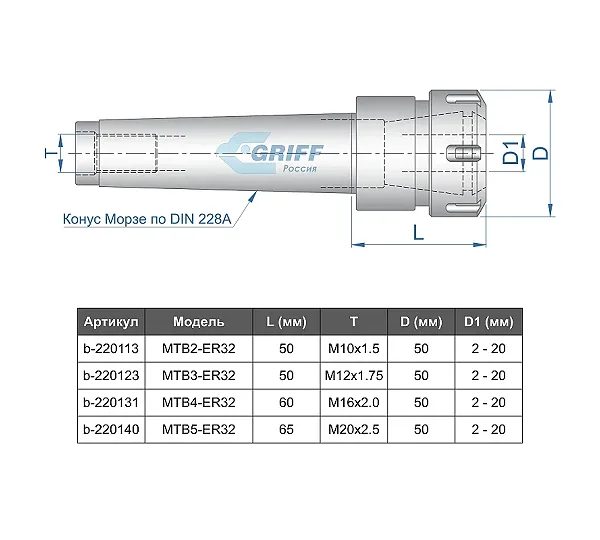

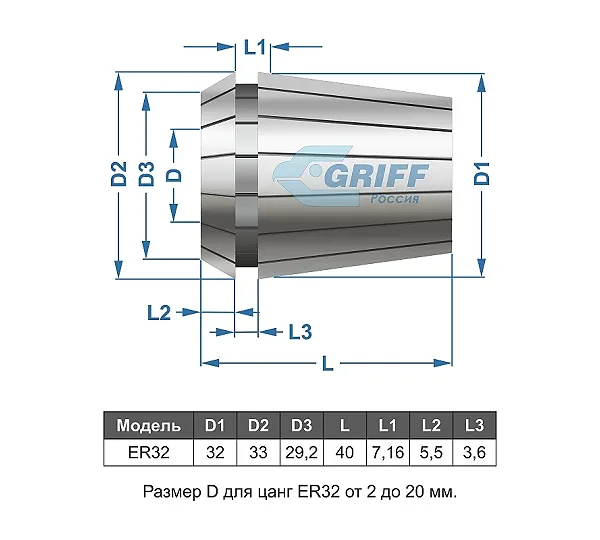

Конструкция оснастки базируется на хвостовике с конусом Морзе 2 и посадочном месте под цанги типа ER32. В комплект поставки входит 11 цанг с диапазоном диаметров от 4 до 20 мм (4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20 мм), а также ключ для затягивания гайки. Патрон и входящие в набор цанги относятся к классу нормальной точности. Для хранения и транспортировки комплекта предусмотрен деревянный ящик.

Соответствие нормативу

Изделие выполнено в соответствии со стандартом DIN 228-A, определяющим параметры конуса Морзе. Применяемые в составе набора цанги соответствуют нормативу DIN 6499B.

Материал

Данный токарный патрон и сопутствующие компоненты изготовлены в соответствии с техническими требованиями производителя Griff для обеспечения функциональности при работе на металлорежущем оборудовании.
