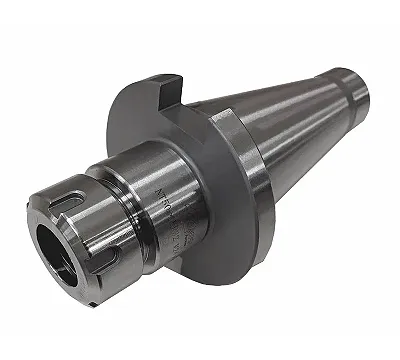

Цанговый патрон — это оснастка для фиксации фрез, сверл и другого осевого инструмента в шпинделе станка. Механизм работает просто: при затягивании гайки цанга сжимается, равномерно обхватывая хвостовик инструмента по всей окружности. Это дает жесткий зажим и минимальное радиальное биение, что критично для чистоты обработки на ЧПУ.
В основе патрона лежит конусная оправка, которая передает вращение от шпинделя к инструменту. Выбор типа хвостовика зависит от посадочного места вашего станка. В работе чаще всего встречаются стандарты DIN 2080, DIN 69871 и ГОСТ 25827-93. Также в цехах активно используют классический Конус Морзе (КМ3, КМ4) и конусы ISO 30, NT40, NT50. Самозажимная гайка на торце патрона давит на конус цанги, обеспечивая надежную фиксацию без перекосов.
При подборе ориентируйтесь на два главных критерия: тип шпинделя вашего станка и номер конуса. Не пытайтесь адаптировать патрон через переходники, если это не предусмотрено конструкцией — лишние звенья увеличивают биение. Проверьте соответствие резьбы под шомпол (например, М16х2.0 или М24х3.0), чтобы патрон плотно сидел в конусе. Для высокоточных работ на ЧПУ выбирайте патроны с минимальным допуском по биению, а для черновых операций достаточно стандартных исполнений.

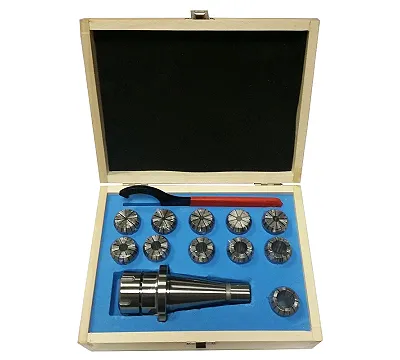

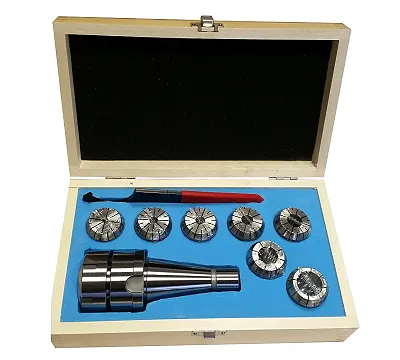

Перед установкой всегда протирайте конус шпинделя и сам патрон от стружки и масла — даже микроскопическая соринка приведет к биению и вибрации. Не затягивайте гайку «до упора» без вставленного хвостовика, иначе цанга деформируется. Используйте только качественные цанги, соответствующие диаметру инструмента: если цанга прослаблена, зажим будет неравномерным, что быстро убьет фрезу. В каталоге представлены патроны под стандарты DIN 2080, DIN 69871, ГОСТ 25827-93, ISO 30 с хвостовиками КМ3, КМ4, NT40, NT50, SK40 от производителей CNIC, Griff, ZITOM, JSD.
