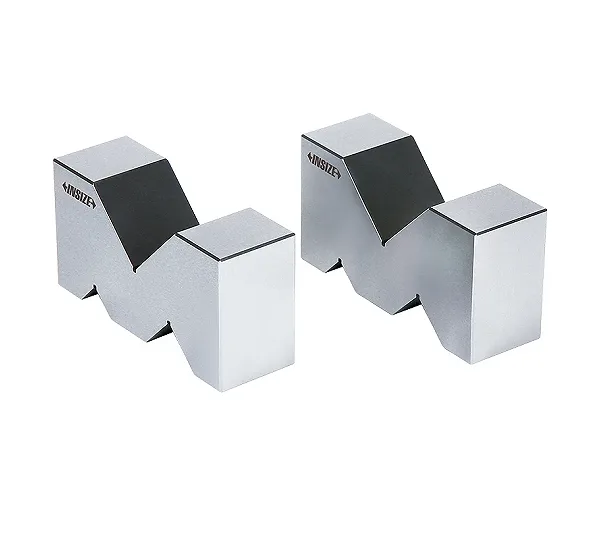

Призма пов. и разм. 125х 44х 69 для валов d3-87 мм 2шт INSIZE 6887-4
- Точная регулировка
- нет
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Диапазон диаметров валов
- 3-87 мм
- Отключение питания
- нет
- Размер
- 125x44x69мм
- Производитель
- INSIZE
Товара нет на складе — оставьте заявку, менеджер сообщит срок поставки.
Описание
Назначение

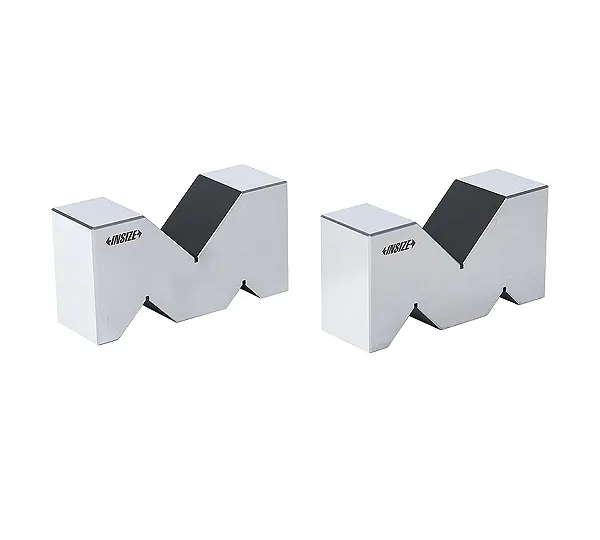

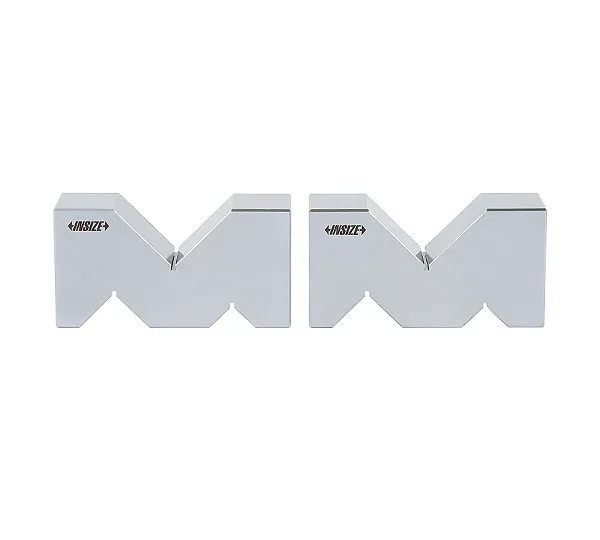

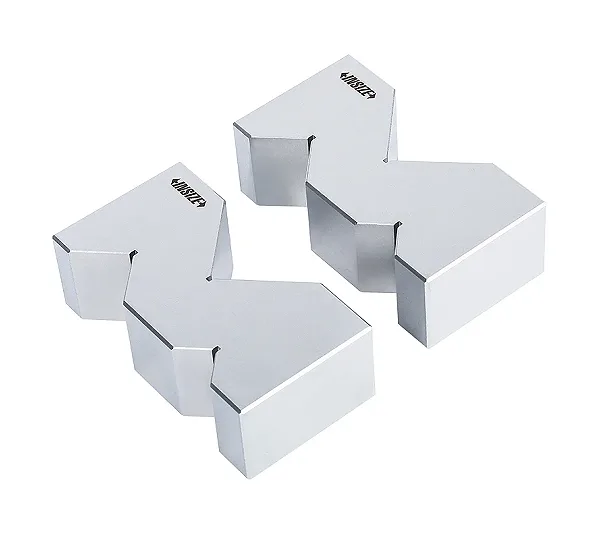

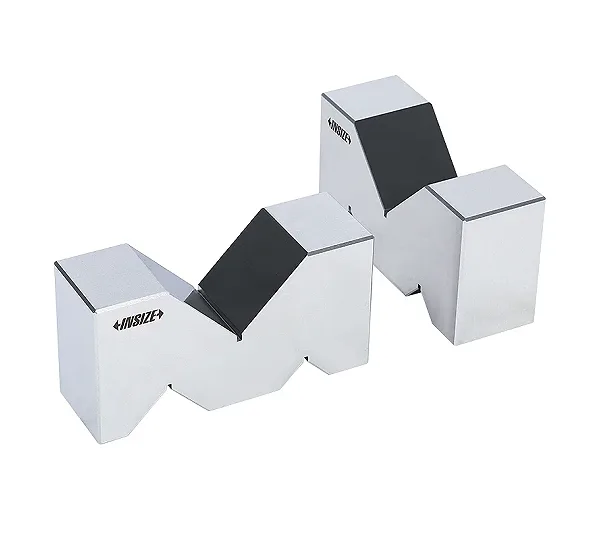

Призма поверочная и разметочная INSIZE 6887-4 представляет собой комплект из двух изделий, предназначенных для фиксации цилиндрических заготовок при проведении контрольно-измерительных операций и слесарной обработки. Конструкция оснащена V-образными канавками: верхняя предназначена для базирования валов большого диаметра, нижняя — для валов малого диаметра.
Технические характеристики
Изделие рассчитано на работу с валами в диапазоне диаметров от 3 до 87 мм. Габаритные размеры каждой призмы составляют 125x44x69 мм. Точность геометрии обеспечивается параллельностью V-образных канавок (верхней и нижней) в пределах 5 мкм, а также прямоугольностью канавок относительно передней и задней граней с допуском 5 мкм. Разница в высоте сопряженной пары призм не превышает 5 мкм.
Материал
Призмы изготовлены из закаленной инструментальной стали. Твердость материала составляет HRC 60±2, что обеспечивает износостойкость при эксплуатации в производственных условиях.
Соответствие нормативу
Данная модель не внесена в Государственный реестр средств измерений. Изделие не оснащено функциями вывода данных, точной регулировки или отключения питания.
Вопросы и ответы
Для каких диаметров валов предназначена призма INSIZE 6887-4?
Призма рассчитана на фиксацию валов диаметром от 3 до 87 мм.
Какова точность параллельности канавок в данном наборе?
Параллельность обеих V-образных канавок (сверху и снизу) составляет 5 мкм.
Из какого материала изготовлены призмы?
Призмы выполнены из закаленной инструментальной стали с твердостью HRC 60±2.
Входит ли данная модель в Государственный реестр средств измерений?
Нет, призма INSIZE 6887-4 не внесена в Государственный реестр средств измерений.
Характеристики
- Производитель
- INSIZE
- Точная регулировка
- нет
- Страна
- Китай
- Внесен в Государственный реестр средств измерений
- нет
- Диапазон диаметров валов
- 3-87 мм
- Отключение питания
- нет
- Размер
- 125x44x69мм
- Вывод данных
- нет
- Материал
- Закаленная инструментальная сталь
- Артикул производителя
- 6887-4
