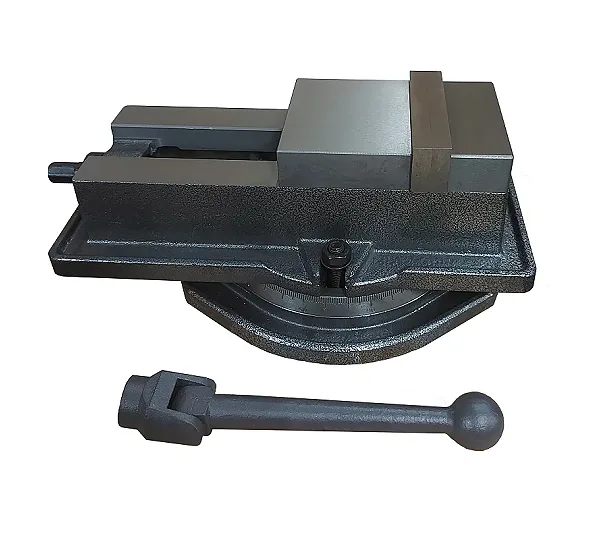

Тиски станочные 125 мм, A(max)=125 мм, вес=21 кг, поворотные, прецизионные, серия QM16 GRIFF b241302

Назначение

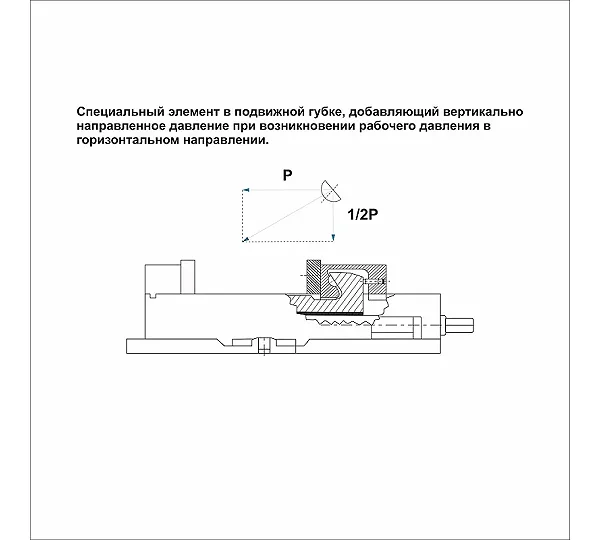

Тиски станочные прецизионные серии QM16 (модель b241302) производства Griff представляют собой поворотное приспособление с ручным приводом (тип А), предназначенное для надежной фиксации заготовок при механической обработке. Конструкция оснащена специальным элементом в подвижной губке, который при возникновении горизонтального рабочего давления создает дополнительное вертикально направленное усилие, предотвращая выдавливание детали.

Технические характеристики

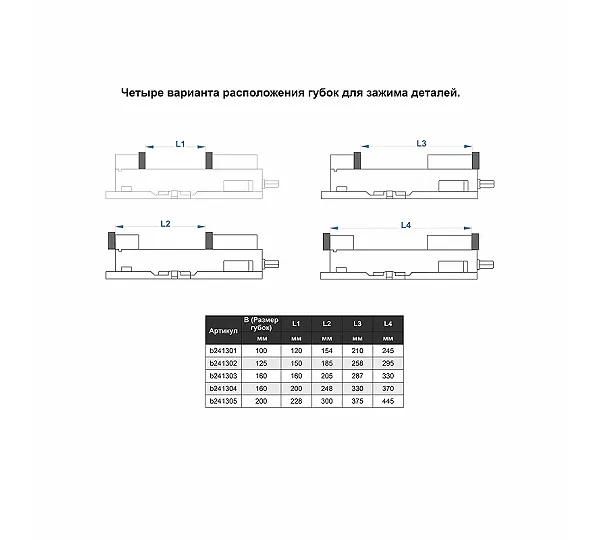

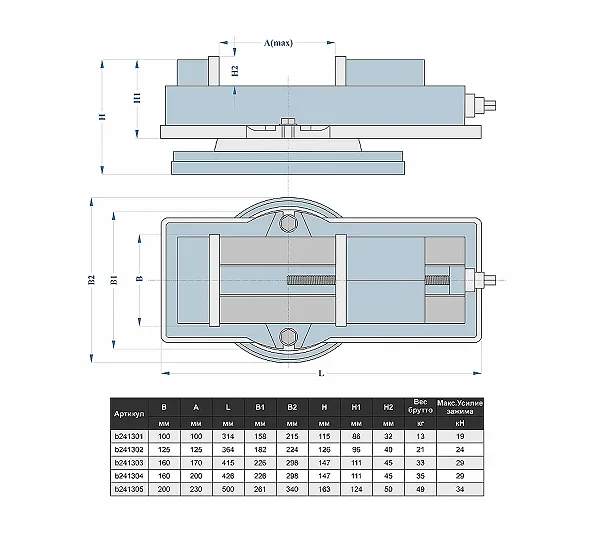

Изделие характеризуется шириной губок 125 мм и максимальным ходом подвижной губки 125 мм при собственном весе 21 кг. Точность исполнения оборудования соответствует классу П: показатели параллельности и перпендикулярности составляют 0,025 мм на 100 мм длины. Вращение рукоятки для достижения максимального усилия зажима облегчается за счет игольчатого подшипника, установленного на валу. Предусмотрено четыре варианта расположения губок для фиксации деталей.

Соответствие нормативу

Данные тиски станочные спроектированы и изготовлены в строгом соответствии с требованиями ГОСТ 16518-96. Исполнение 2 подтверждает наличие поворотного механизма в конструкции.

Материал

Корпус и подвижная губка выполнены из высококачественного чугуна. Сменные губки для тисков прошли процессы закалки и шлифовки для обеспечения износостойкости и точности базирования заготовок.
