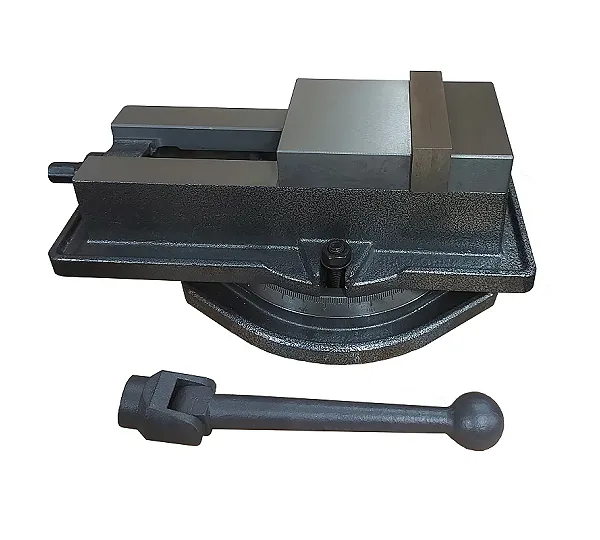

Тиски станочные 160 мм, A(max)=160 мм, вес=33 кг, пов., прецизионные, серия QM16 GRIFF (повр. уп.) 5241303

Назначение

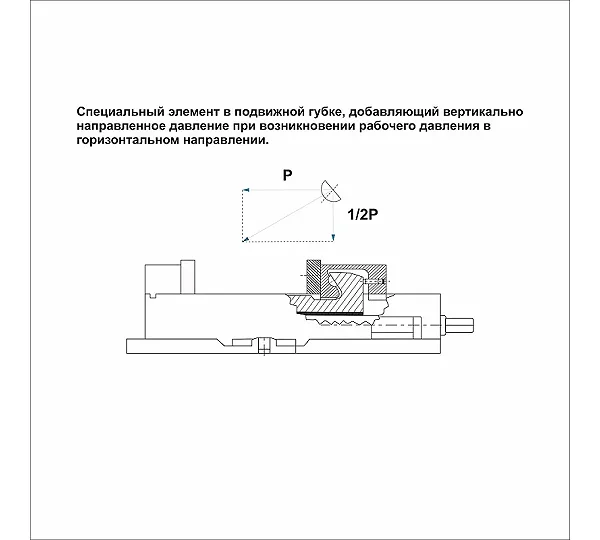

Тиски станочные поворотные серии QM16 GRIFF представляют собой прецизионную оснастку класса точности П, предназначенную для надежной фиксации заготовок при механической обработке. Конструкция изделия предусматривает ручной привод (тип А) и исполнение 2, что обеспечивает возможность поворота тисков для выбора оптимального угла установки детали. Специальный механизм в подвижной губке при создании горизонтального рабочего усилия генерирует дополнительное вертикально направленное давление, предотвращая смещение или выдавливание заготовки в процессе работы.

Технические характеристики

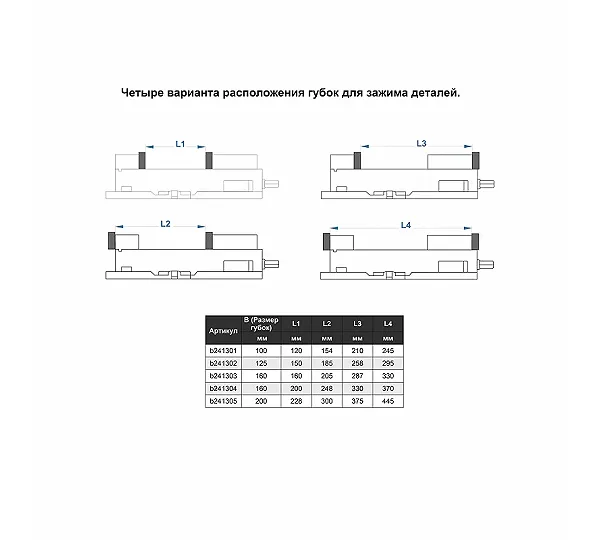

Ширина губок составляет 160 мм, при этом максимальный ход подвижной губки достигает 170 мм. Вес изделия равен 33 кг. Точность исполнения характеризуется показателями параллельности и перпендикулярности 0,025 мм на 100 мм длины. Для обеспечения плавности вращения рукоятки и достижения максимального усилия зажима на валу установлен игольчатый подшипник. Конструкция допускает четыре варианта расположения губок для фиксации деталей различных конфигураций.

Соответствие нормативу

Изделие полностью соответствует требованиям ГОСТ 16518-96, регламентирующему параметры станочных тисков.

Материал

Корпус и подвижная губка выполнены из высококачественного чугуна. Сменные губки для тисков прошли процессы закалки и шлифовки, что обеспечивает необходимую износостойкость рабочих поверхностей.
