Токарный патрон — основная оснастка для фиксации заготовки на шпинделе станка. С его помощью деталь центрируют и жестко закрепляют, чтобы передать вращение и удержать её при обработке резцом.
При выборе ориентируйтесь на отраслевые стандарты: ГОСТ 1654-86, ГОСТ 2675-80, ГОСТ 12593 и DIN 55027. Они определяют посадочные размеры и требования к точности. Корпуса делают из чугуна или стали. Чугунные патроны гасят вибрации, стальные — выдерживают высокие обороты и ударные нагрузки. В каталоге представлены модели брендов Griff, YTUM и CNIC, соответствующие этим нормативам.

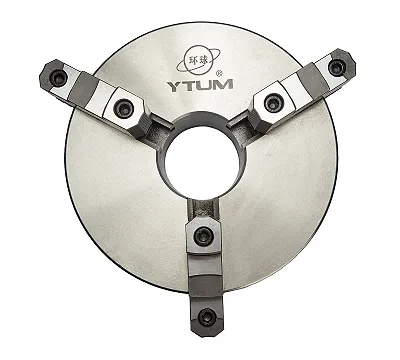

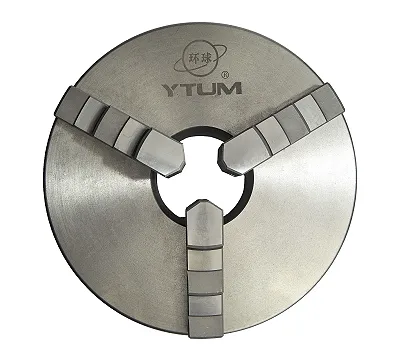

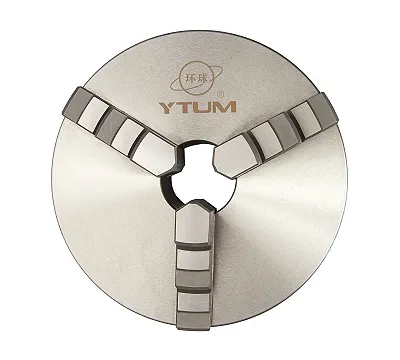

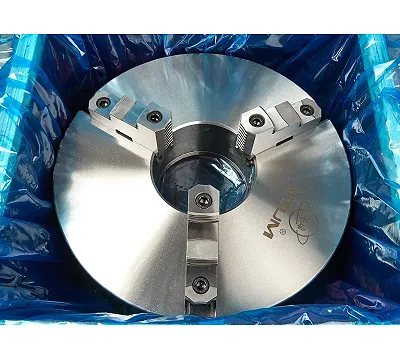

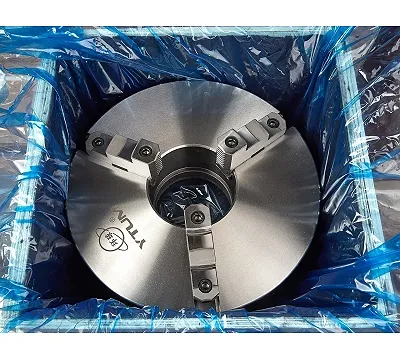

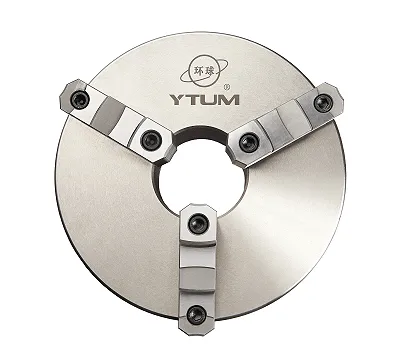

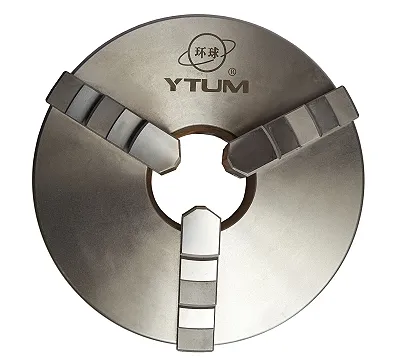

Самоцентрирующие 3-кулачковые патроны — стандарт для круглых и шестигранных заготовок: они зажимают деталь по центру автоматически. 4-кулачковые модели с независимым перемещением кулачков нужны для несимметричных деталей или квадратных заготовок. Для работы используйте комплекты прямых и обратных кулачков: прямые держат деталь за внешнюю поверхность, обратные — за внутреннюю, расширяя диапазон зажима. Также встречаются цанговые и мембранные варианты для специфических задач.
Смотрите на четыре параметра: диаметр патрона, тип посадки на шпиндель, максимальную частоту вращения и интенсивность работы. Сначала сверьте посадочный конус шпинделя с типом крепления патрона по DIN 55027 или ГОСТ 12593. Если планируете серийное производство, выбирайте стальные патроны с высокой износостойкостью. Таблицы размеров в каталоге помогут подобрать модель под диаметр вашего шпинделя и габариты заготовок: ищите в них соответствие посадочного пояска и межосевого расстояния крепежных отверстий.
Для высокой точности не полагайтесь только на самоцентрирование. После зажима заготовки проверьте биение индикатором часового типа. Если деталь требует идеальной соосности, подправьте положение кулачков. При работе с 4-кулачковым патроном выставляйте каждый кулачок отдельно по разметке или индикатору. Следите за чистотой посадочных поверхностей: даже стружка размером в сотую долю миллиметра под кулачком даст погрешность на вылете детали.
