Щупы, шаблоны радиусные и резьбомеры

Шаблоны и щупы — это измерительный инструмент для проверки зазоров, шага резьбы, радиусов и качества сварных швов. С их помощью вы быстро определяете соответствие детали чертежу без использования сложных станков.

Виды и назначение инструмента

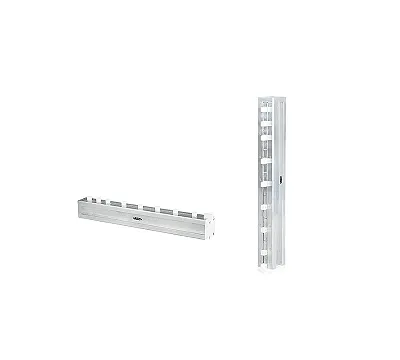

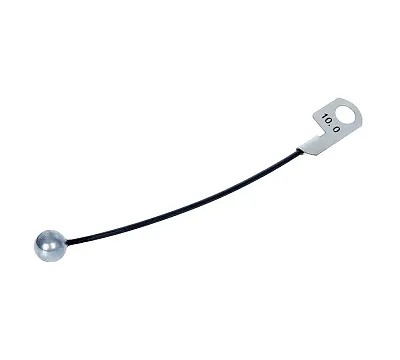

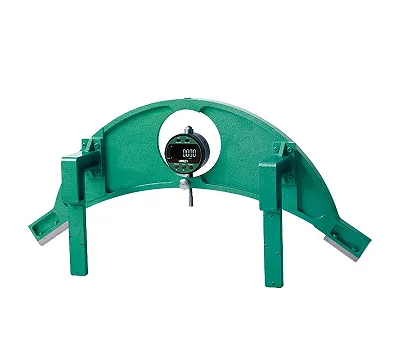

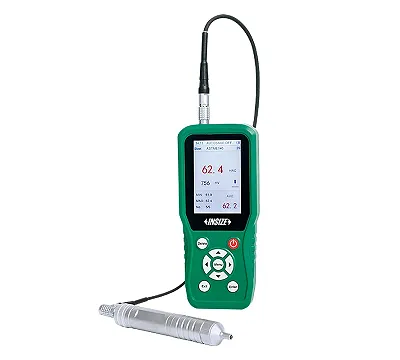

Щупы представляют собой набор тонких стальных пластин разной толщины. Ими измеряют зазоры между сопрягаемыми деталями, подбирая пластину, которая входит в щель с легким трением. Резьбомеры и радиусные шаблоны помогают определить шаг резьбы или кривизну поверхности, прикладывая профиль к детали на просвет. Для контроля отверстий используют калибры: проходные (ПР) должны входить в отверстие, а непроходные (НЕ) — нет. Шаблоны сварщика позволяют оценить высоту шва и угол скоса кромок. Инструмент изготавливают из закаленной или нержавеющей стали, а для специфических задач встречаются вставки из рубина, керамики или пластика.

Стандарты и точность

При выборе ориентируйтесь на соответствие ГОСТ и международным стандартам, которые определяют допуски и квалитеты от 2 до 6 h. Помните, что измерительный инструмент требует регулярной метрологической поверки или калибровки. В каталоге представлены инструменты от INSIZE, ТОЧИНТЕХ, Туламаш, SDW TOOLS, TLX и CNIC, выполненные по отраслевым нормативам для резьб M, G, UNF, UNC, NPT, BSPT.

Как выбрать под задачу

Смотрите на три критерия: диапазон значений, материал и условия работы. Для измерения зазоров в двигателе или станке выбирайте набор щупов с нужной длиной пластин, чтобы достать до труднодоступных мест. Если работаете с агрессивными средами, берите нержавейку. Для проверки резьбы подбирайте шаблон под конкретный стандарт (метрический или дюймовый). Таблица размеров в карточке товара подскажет шаг или толщину каждой пластины в наборе — сверяйтесь с ней, чтобы не ошибиться в номинале.

Правила работы и уход

При замере зазора не давите на щуп, чтобы не погнуть пластину. Если пластина входит слишком туго, берите размер меньше. При использовании калибров ПР-НЕ не применяйте силу: если «НЕ» входит, деталь идет в брак. Резьбовые шаблоны прикладывайте плотно, без зазоров на просвет. После смены протирайте инструмент чистой ветошью и слегка смазывайте, чтобы избежать коррозии. Регулярно проверяйте пластины на износ и заусенцы — поврежденный шаблон дает неверные показания.
