Струбцины G-образные, С-образные

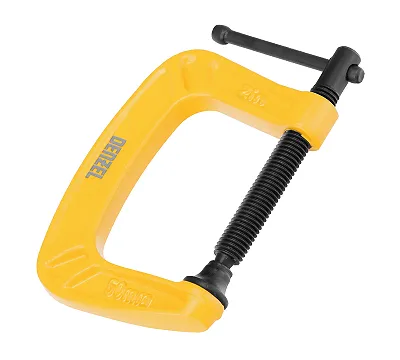

G-образная (она же C-образная) струбцина — слесарный зажим: рама в форме буквы G и винт с подвижной пяткой прижимают деталь к неподвижной опоре. Используют для фиксации заготовок при сварке, склеивании, сверлении и разметке, а также для сборки узлов, когда нужно держать детали, пока вы работаете.

Устройство

Рама литая или кованая, из чугуна или стали. Стальные рамы жестче и лучше выдерживают ударные нагрузки, чугунные дешевле и хорошо гасят вибрацию. Винт имеет трапецеидальную или упорную резьбу, на конце пятка, которая может быть шарнирной. Шарнирная пятка подстраивается под непараллельные плоскости и не оставляет вмятин. Рукоятка Т-образная, ею затягивают вручную.

Размеры

Два главных параметра: максимальное раскрытие (расстояние между опорой и пяткой) и вылет (глубина зева, то есть как далеко от края детали можно поставить струбцину). Раскрытие должно перекрывать толщину зажимаемых деталей вместе с подкладками, а вылет определяет, достанет ли струбцина до нужной точки.

Как выбрать

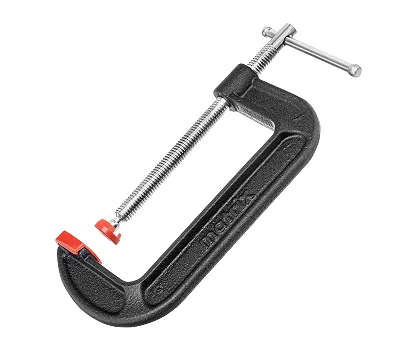

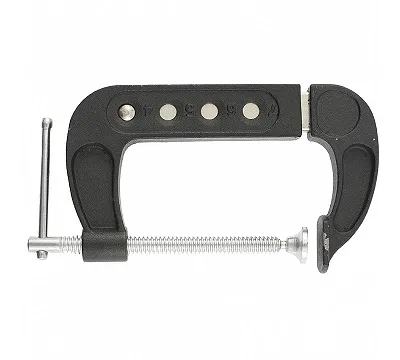

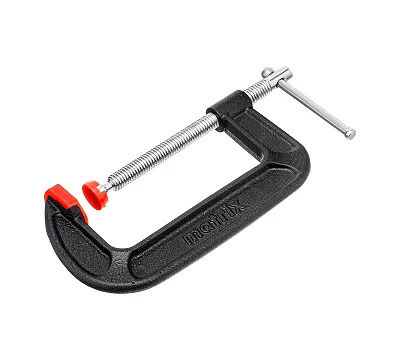

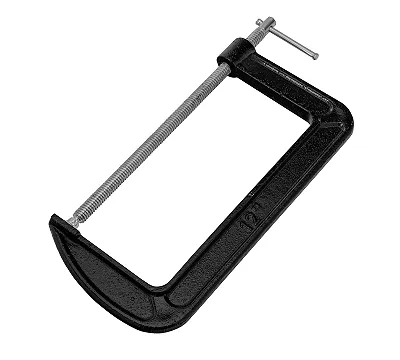

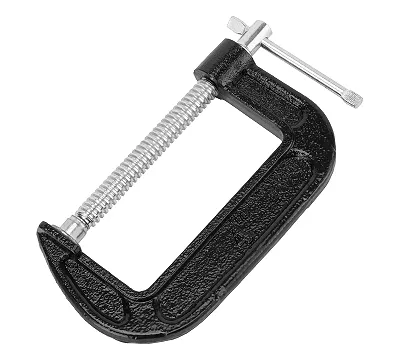

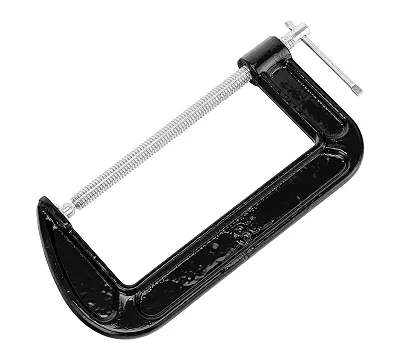

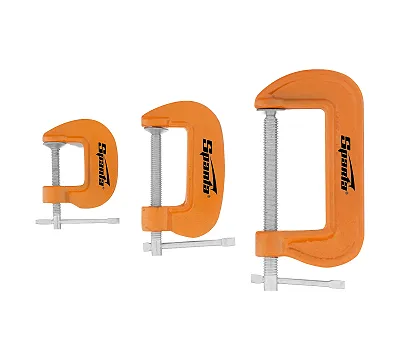

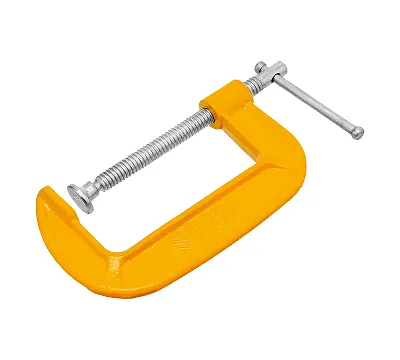

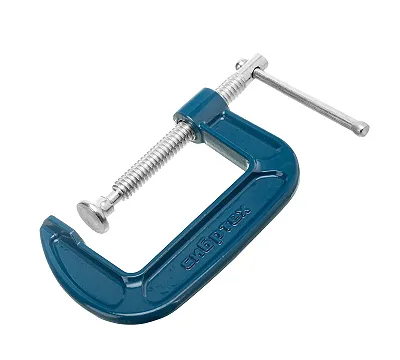

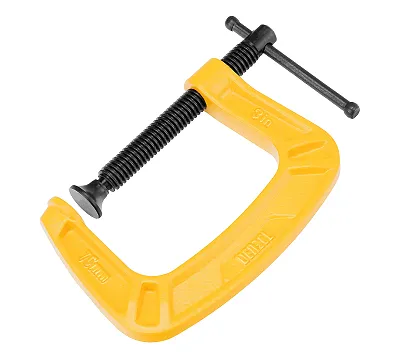

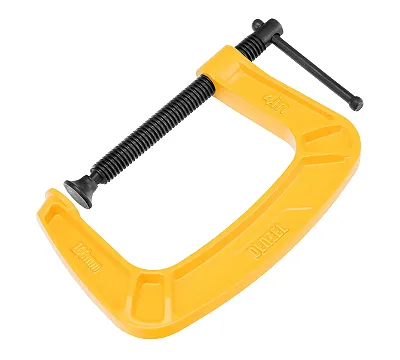

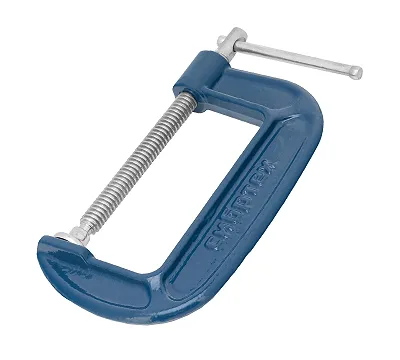

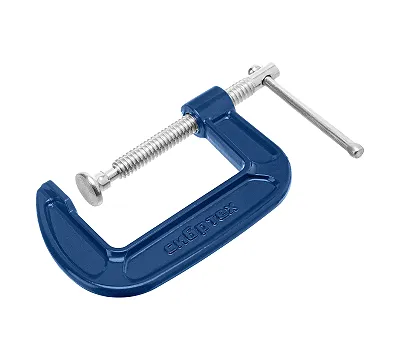

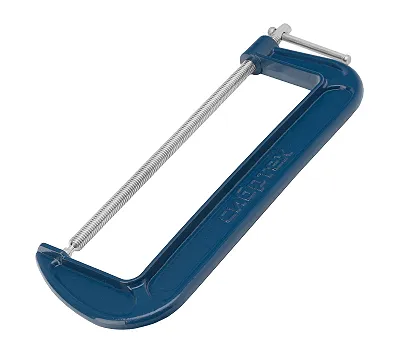

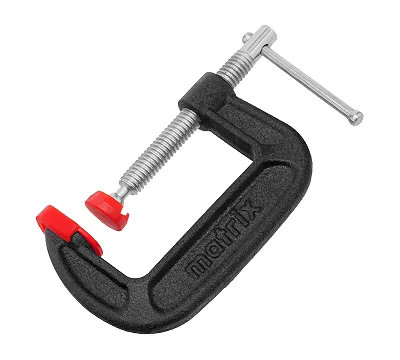

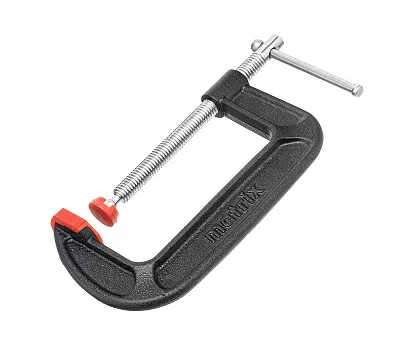

Для частых сварочных работ нужна жёсткая стальная рама. Чугунные подходят для столярных и верстачных работ, где нет ударов. Для обработанных и тонких поверхностей берите модели с шарнирной пяткой или ставьте подкладки. Если нужно быстро ставить зажим одной рукой, смотрите в сторону быстрозажимных конструкций. В каталоге G-образные струбцины DENZEL, Sparta, MATRIX, СИБРТЕХ и CNIC.

Как работать

Ставьте пятку перпендикулярно поверхности, иначе струбцину перекосит. Затягивайте рукой, трубы, ключи и удлинители не надевайте: сорвёте резьбу или погнёте раму. При сварке прикройте винт от брызг или нанесите антипригарный состав, иначе резьба забьётся и станет заедать. Под пятку на мягком металле кладите подкладку. После работы очищайте и слегка смазывайте винт.
