Лезвийный микрометр — это микрометр с тонкими плоскими измерительными губками-лезвиями. Лезвия заходят в узкие канавки, шпоночные пазы и проточки на валах, куда плоские губки обычного микрометра не помещаются. Основное применение — контроль диаметра на дне канавки (под стопорное кольцо, уплотнение, шлицы) и ширины узкого паза.

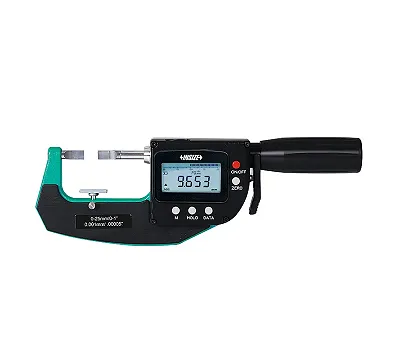

Пятка и шпиндель заканчиваются тонкими лезвиями вместо цилиндрических торцов. Рабочая кромка лезвия плоская и узкая, поэтому микрометр измеряет размер по строго заданному сечению. Кромки лезвий хрупкие, их защищают от ударов: часть моделей имеет твердосплавные вставки. Шкала и барабан такие же, как у обычного микрометра, трещотка обязательна.

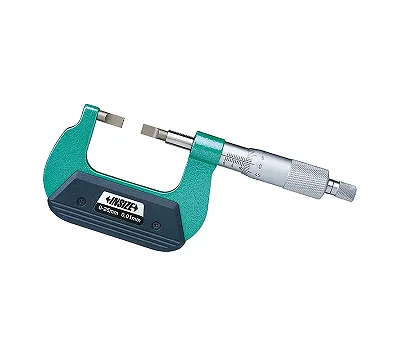

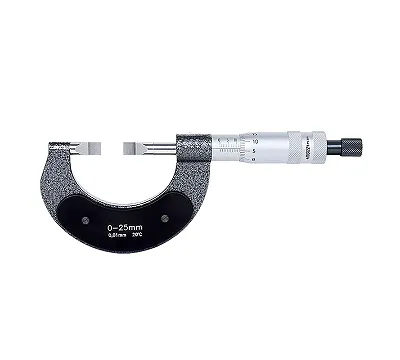

Часть позиций в разделе указана по DIN 863-3 (стандарт на микрометры специального назначения). Диапазоны обычно идут ступенями по 25 мм, цена деления 0,01 мм у механических моделей и 0,001 мм у цифровых.

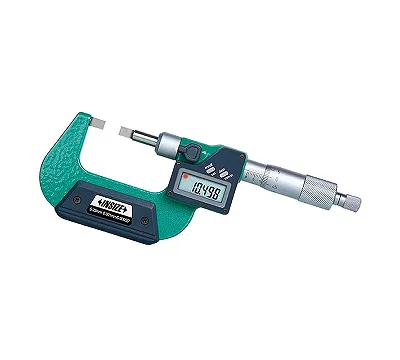

Сначала измерьте ширину и глубину канавки: толщина лезвия должна быть меньше ширины паза, а вылет достаточен для заглубления. Затем определите диапазон диаметров вала. Если ширина паза очень мала, берите модель с самыми тонкими лезвиями, но они же и самые хрупкие. Для серийного контроля удобен цифровой отсчет. В каталоге представлены лезвийные микрометры INSIZE.
Протрите лезвия и канавку: масло и стружка в узкой проточке дают ошибку. Вводите лезвия в паз без перекоса, плоскость лезвий должна лежать в плоскости канавки. Диаметр на дне канавки определяют по максимуму показания при небольшом покачивании, ширину паза по минимуму. Доводите только трещоткой: избыточное усилие гнет тонкие лезвия. Ноль проверяйте по сведенным лезвиям, но не сводите их с усилием.
