Резьбовой микрометр — это микрометр со сменными вставками для измерения среднего диаметра наружной резьбы. Штангенциркулем средний диаметр не снять, а именно он определяет, как резьба сядет в гайку или калибр, поэтому такой микрометр используют для контроля после токарной обработки, резьбофрезерования и накатки.

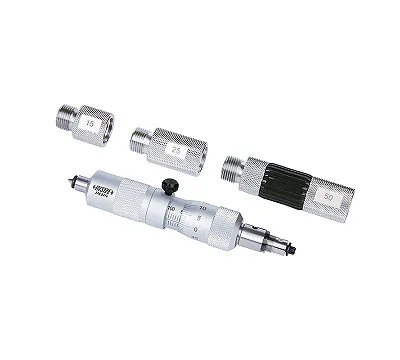

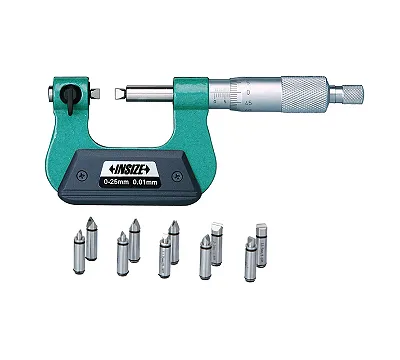

На скобе стоят две вставки: на шпинделе конусная, которая входит во впадину между витками, на пятке призматическая (V-образная), которая ложится на вершину витка с другой стороны. Пара вставок подбирается под профиль и шаг резьбы, поэтому к микрометру прилагается набор вставок, перекрывающий диапазон шагов. Угол профиля 60 градусов у метрической резьбы, 55 градусов у резьбы Витворта и трубной.
Микрометры со вставками выпускают по ГОСТ 4380-93: он задает требования к точности винтовой пары, плоскостности и параллельности измерительных поверхностей и усилию трещотки. По этому ГОСТу в разделе выпускается часть позиций.

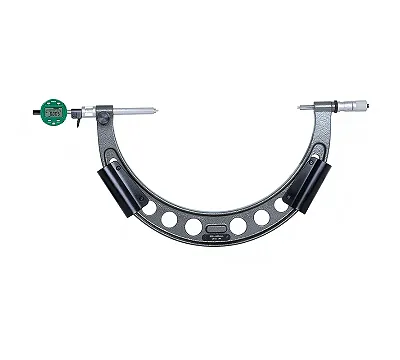

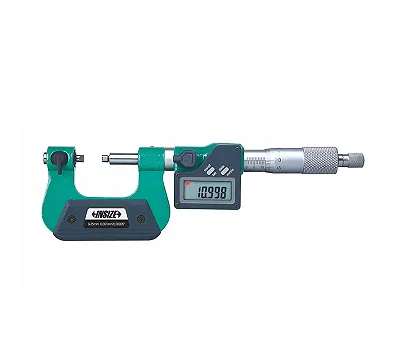

Определите диапазон диаметров резьб, шаги и профиль: вставки для метрической резьбы не годятся для дюймовой. Убедитесь, что в комплекте есть вставки под ваши шаги, а при необходимости докупите недостающие. Для серийных замеров удобны модели с цифровым отсчетом, для цехов с маслом и пылью надежнее механические с барабаном. В каталоге представлены INSIZE, MITUTOYO, Туламаш и TLX.
Ноль проверяют по установочной мере, а не сведением вставок: контакт конуса с призмой не дает нулевого положения. После каждой смены вставок настройку повторяют. Резьбу перед замером очищайте от стружки и масла, микрометр прикладывайте строго перпендикулярно оси детали и доводите только трещоткой. Для самых точных измерений среднего диаметра применяют метод трех проволочек, но для цеховой оперативной проверки резьбовой микрометр быстрее и удобнее.
