Зубомерный микрометр измеряет длину общей нормали зубчатого колеса: расстояние между разноимёнными боковыми поверхностями нескольких зубьев. По нему судят о толщине зуба после нарезания или шлифования.

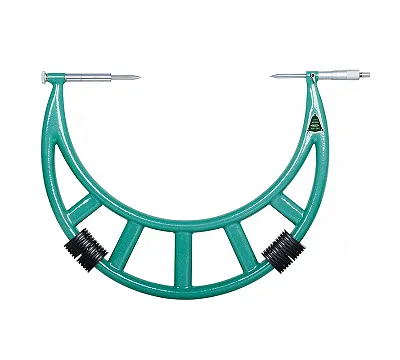

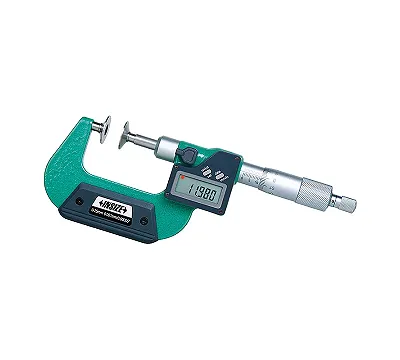

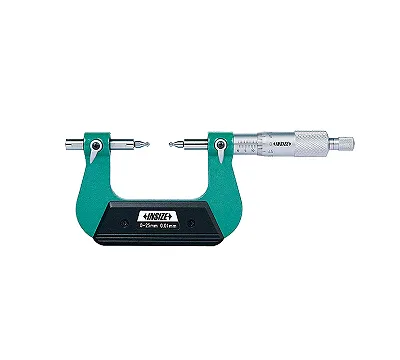

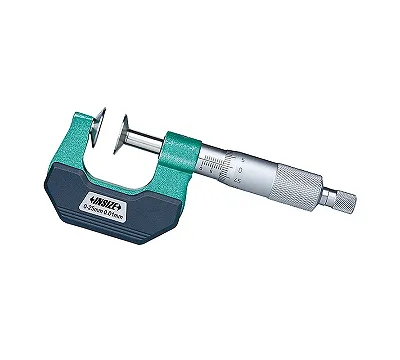

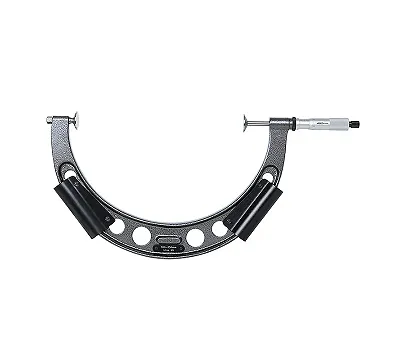

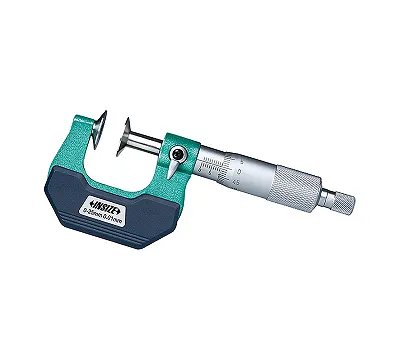

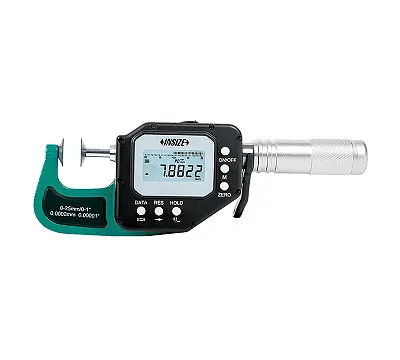

Конструкция похожа на гладкий микрометр, но вместо пяток стоят плоские тарельчатые (дисковые) губки. Они охватывают несколько зубьев и касаются боковых поверхностей на линии общей нормали. Благодаря круглой губке касание происходит в нужной точке независимо от угла зацепления. Цена деления обычно 0,01 мм, у более точных 0,001 мм (электронные и с рычажным отсчётом).
Длину общей нормали берут из расчёта по модулю, числу зубьев колеса и числу охватываемых зубьев N, значения даются в справочниках по зубчатым передачам. Микрометр с запасом перекрывает расчётный размер, и по его показанию судят о смещении исходного контура. Для косозубых колёс ширина венца должна быть достаточной, чтобы губки легли на зубья. Контроль на прямозубых проще.
Часть позиций заявлена по ГОСТ 6507-90 (общие технические условия на микрометры) и DIN 863-3. Модели, внесённые в Госреестр средств измерений, нужны там, где измерение подлежит поверке.
Определите модуль и диаметры колёс: диапазон должен перекрыть расчётную длину общей нормали. Затем точность: для черновых заготовок хватит 0,01 мм, для шлифованных зубьев нужен отсчёт 0,001 мм. В каталоге INSIZE, Туламаш, CNIC, TLX и Griff.
Протрите зубья от масла и стружки. Прижимайте губки через трещотку: так усилие постоянное. Проверяйте нуль по эталону (установочной мере). Не грейте прибор руками, держите его за теплоизолирующие накладки.
