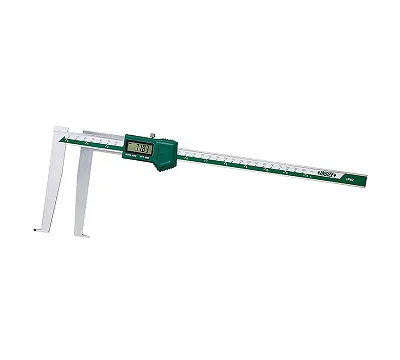

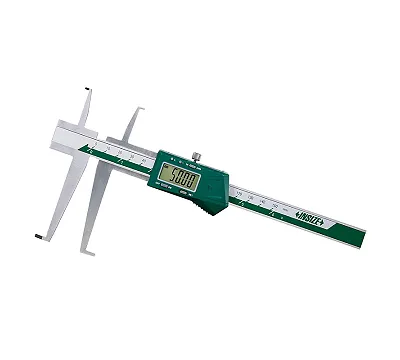

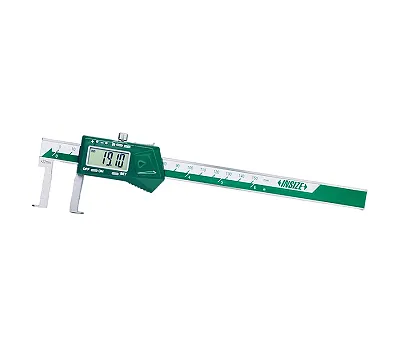

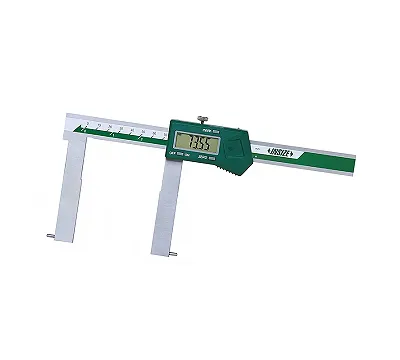

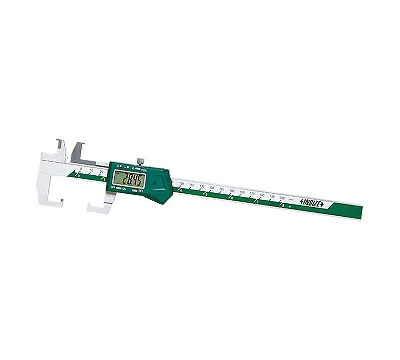

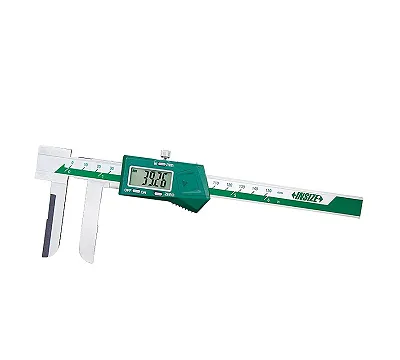

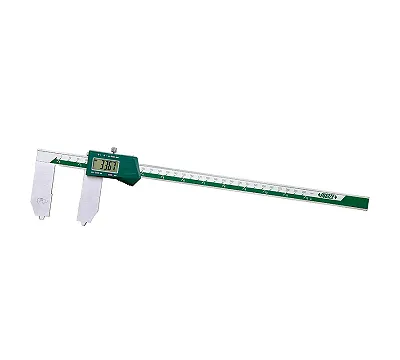

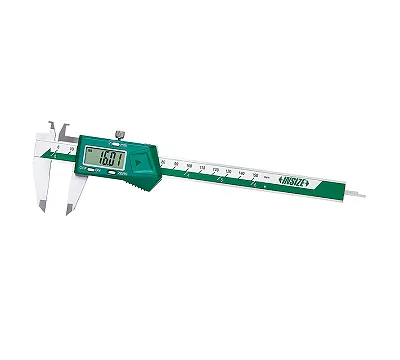

Штангенциркуль для внутренних канавок измеряет диаметр и ширину проточек внутри отверстия: канавок под стопорные кольца, уплотнения и масляных выточек. У обычного штангенциркуля губки для внутренних размеров не достают до дна канавки, поэтому здесь губки имеют особую форму и заходят в проточку, а не только в отверстие.

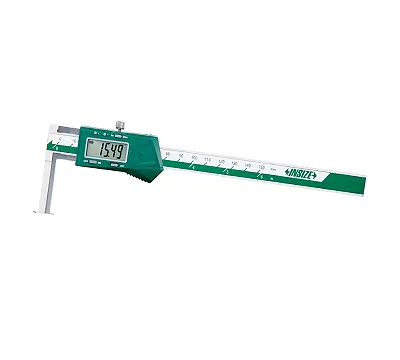

Измерительные губки смещены или загнуты так, чтобы при введенном в отверстие инструменте их рабочие поверхности упирались в стенки канавки. Инструмент вводят со сведенными губками, разводят их до касания стенок и читают размер по шкале. В разных моделях отсчет ведется по нониусу, круговой шкале или цифровому дисплею. Нужно помнить, что у некоторых моделей к показанию добавляют ширину губок; как это учтено, написано в паспорте.
Определите диапазон диаметров канавок и минимальный диаметр отверстия, в которое должен войти инструмент. Затем смотрите на глубину погружения: длина губок должна доставать до канавки от торца. Для цеховых замеров берите нониусный или круговой отсчет, для серийных проверок удобен цифровой, цена деления у них обычно 0,01 мм, у нониусных 0,02 мм. Если результат идет в протокол ОТК, спросите, внесен ли инструмент в Госреестр средств измерений и есть ли поверка. В каталоге представлены INSIZE, Griff, CNIC и SHAN.
Протрите канавку и губки: стружка и масло в узкой проточке сильно искажают размер. Диаметр канавки определяют по максимальному показанию: слегка покачайте штангу и остановитесь на пике. Для ширины канавки ищут минимум. Не давите на губки и не пытайтесь развести их силой в узкой проточке: они тонкие и легко гнутся, а погнутые губки дают постоянную ошибку. Следите, чтобы губки лежали в плоскости, перпендикулярной оси отверстия.
