Специальные штангенциркули — это штангенциркули с губками особой формы для замеров, которые обычным не выполнить: канавки, уступы, расстояния между отверстиями, стенки труб, тормозные диски.

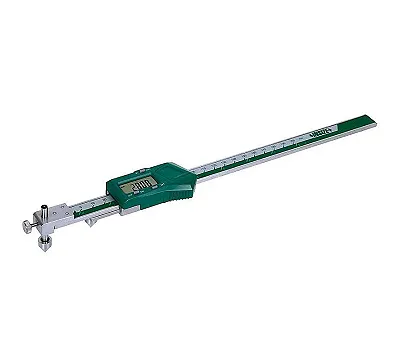

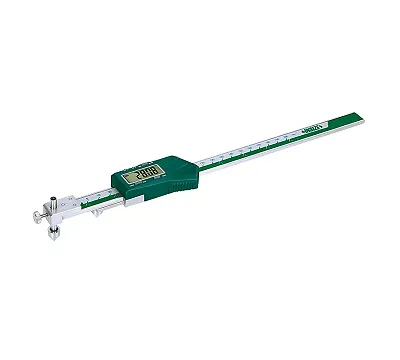

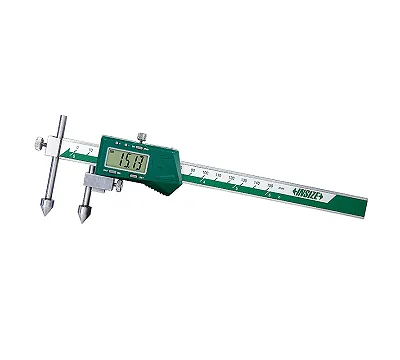

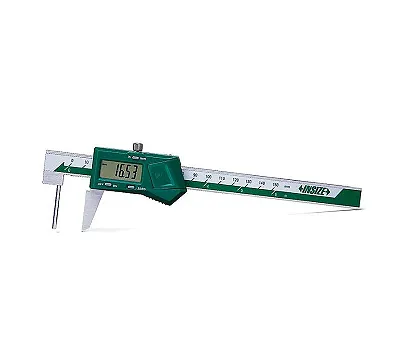

Для канавок: губки с выступами, для наружных или внутренних канавок и уступов, мерят дно канавки и положение. Межцентровые: губки с конусными или заострёнными кончиками, измеряют расстояние между осями отверстий. Для труб и втулок: загнутые губки, замеряют стенку, к которой не подобраться прямыми. Для тормозных дисков: губки со смещением, чтобы пройти кромку диска и замерить его толщину. У каждого типа свой диапазон, так что выбирать надо по детали.
Отсчёт механический (нониус) или цифровой. У нониуса цена деления обычно 0,02 или 0,05 мм, цифровые показывают 0,01 мм. Для измерений с допуском в десятки микрон хватит нониуса, но цифровой экономит время при серийной проверке. Для измерений с поверкой выбирайте модели из Госреестра средств измерений.
Определите деталь и тип замера, затем диапазон и точность отсчёта. Для межцентровых и канавочных важна форма губок под диаметр и ширину канавки, поэтому сверьтесь с размерами в карточке. В каталоге INSIZE, Griff, CNIC и SHAN.
Не давите на рамку с усилием, иначе губки изгибаются и результат занижается. Перед замером протрите поверхности, проверьте нуль при сомкнутых губках. Сомкните губки без перекоса, лишь потом читайте шкалу. Храните в чехле, от падений нониус и штанга деформируются.
