Межцентровый штангенциркуль измеряет расстояние между осями двух отверстий или валов, то есть межосевое расстояние. Размер между осями обычным штангенциркулем напрямую не снять: нужно замерить расстояние между кромками отверстий и пересчитать. Межцентровая модель с коническими или заостренными наконечниками губок упрощает эту задачу.

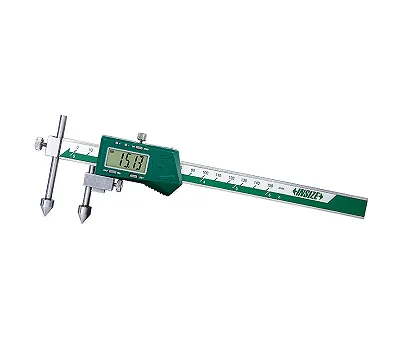

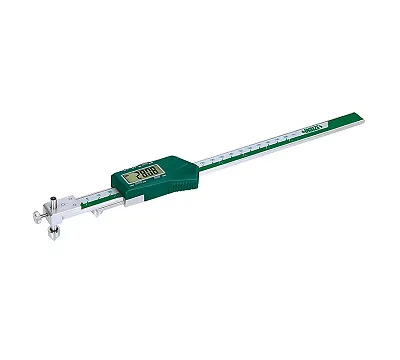

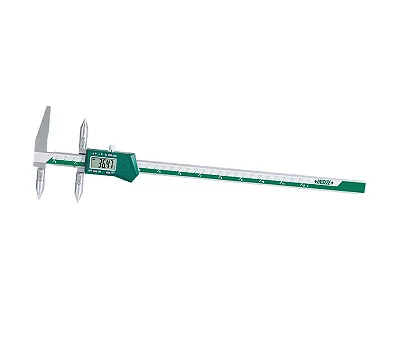

На штанге с нониусом, круговой шкалой или цифровым модулем стоят две губки с наконечниками, которые вставляют в отверстия. Наконечники подбирают под форму отверстия, чтобы они центрировались. Длинные модели имеют длину штанги до метра и более, и там важна жесткость штанги, чтобы она не прогибалась. Точность отсчета зависит от длины штанги и цены деления.
Если шкала прибора не показывает межосевое расстояние сразу, его вычисляют по двум замерам. Для отверстий одного диаметра: расстояние между центрами равно полусумме размера по внешним кромкам отверстий и размера по внутренним кромкам. Для отверстий разных диаметров формулу берут из паспорта. Прежде чем использовать, проверьте, как устроен отсчет у вашей модели.

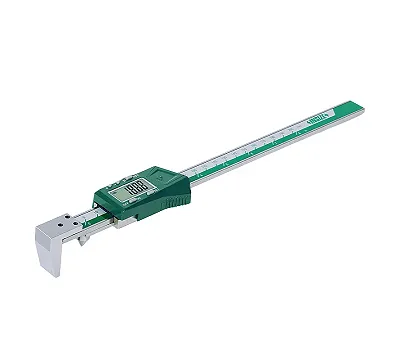

Определите минимальное и максимальное межосевое расстояние, диаметры отверстий и необходимую цену деления. Для длинных расстояний берите модели с усиленной штангой. Для цехового контроля серийных деталей удобен цифровой модуль. Если замер идет в протокол ОТК, уточните, есть ли у модели поверка. В каталоге представлен INSIZE.
Протрите отверстия и наконечники. Вставляйте наконечники до упора и без перекоса, чтобы штанга была параллельна плоскости детали. Не давите на рамку: длинная штанга прогибается, и результат смещается. Держите инструмент за штангу ближе к рамке, не за выступающие губки. При длинных расстояниях не опирайтесь на инструмент весом.
