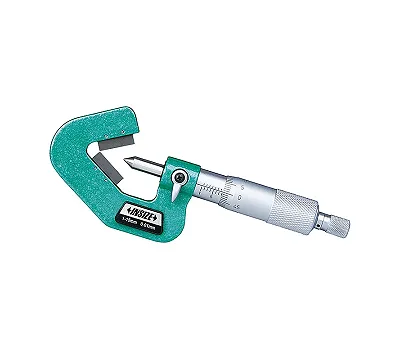

Призматический микрометр — это микрометр с V-образными измерительными поверхностями для измерения диаметра инструмента с нечетным числом режущих кромок: разверток, зенкеров, метчиков, концевых фрез и сверл с тремя или пятью канавками. У такого инструмента нет двух противоположных точек, поэтому плоским микрометром диаметр по вершинам зубьев не снять: прибор зацепит одну вершину и впадину напротив и покажет заниженное значение.
Измерительные поверхности выполнены в виде призмы (V-образного паза). Угол призмы зависит от числа зубьев: 60 градусов для инструмента с тремя зубьями, 108 градусов для пяти. Призма самоцентрирует инструмент по вершинам зубьев, и барабан показывает диаметр по окружности вершин. Поэтому микрометр подбирают именно под число зубьев контролируемого инструмента.

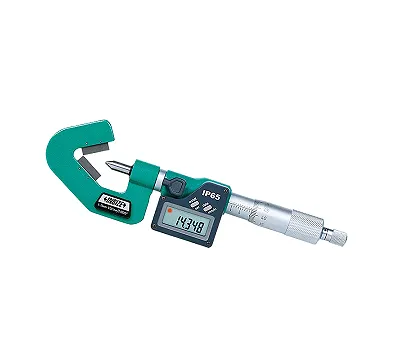

Определите число зубьев инструмента (три или пять) и диапазон диаметров. Цена деления у механических моделей 0,01 мм, у цифровых 0,001 мм. Если вы перетачиваете или контролируете метчики и развертки после заточки и шлифования, берите цифровой отсчет: точность измерения вершин выше. Метчик с четным числом канавок (четыре) меряют обычным микрометром. В каталоге представлены INSIZE и Туламаш.
Протрите призмы и инструмент: стружка на призме сразу даст ошибку по диаметру. Слегка поворачивайте инструмент в призме и убедитесь, что показание не меняется: так вы поймете, что вершины сели ровно. Доводите барабан только трещоткой: избыточное давление деформирует тонкие режущие кромки. Измеряйте в нескольких сечениях по длине рабочей части, потому что у конусных инструментов диаметр меняется.
