Штангенциркули ШЦ-1 двусторонние с глубиномером

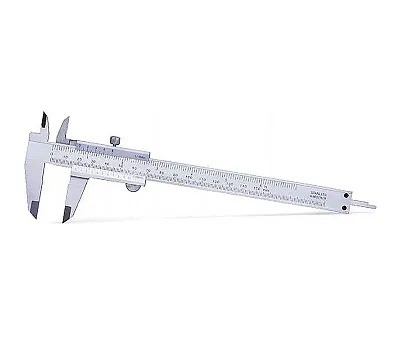

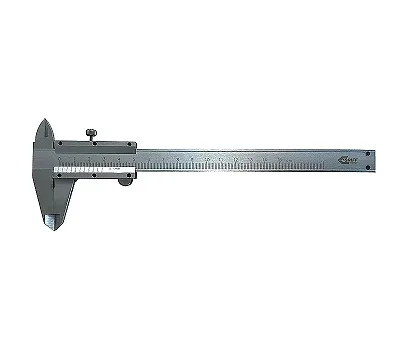

Штангенциркули типа ШЦ-1 — основной инструмент в цеху для замера наружных и внутренних размеров, а также глубины пазов и отверстий. Инструмент состоит из штанги с основной шкалой и подвижной рамки с губками и глубиномером.

Как выбрать инструмент под задачу

Подбирайте диапазон измерений исходя из габаритов деталей: для большинства задач в цеху хватает моделей 0–150 мм, для крупных заготовок берите 0–300 мм. Точность отсчета выбирайте по допуску на чертеже: если нужно ловить сотки, берите инструмент с ценой деления 0,01 или 0,02 мм. Для серийных замеров удобнее цифровые модели, так как они исключают ошибку при считывании нониуса. Если работаете в условиях мастерской, где важна скорость, штангенциркули с круговой шкалой ускорят процесс.

Типы и исполнения

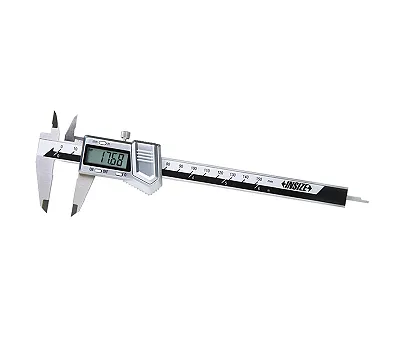

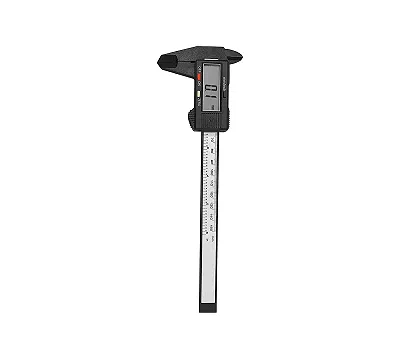

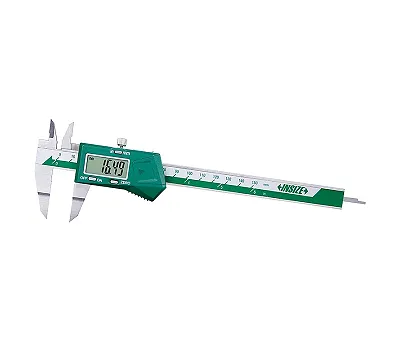

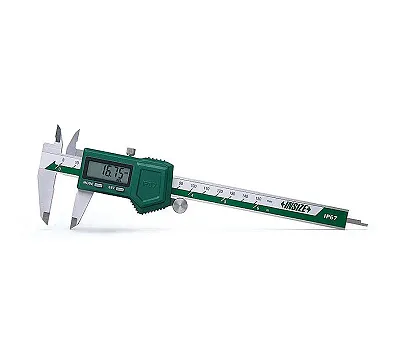

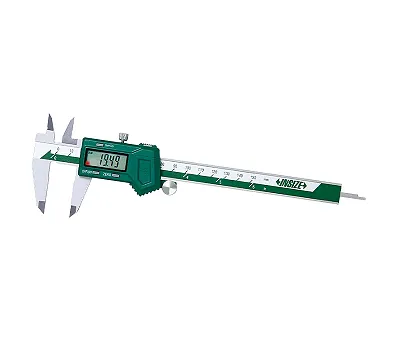

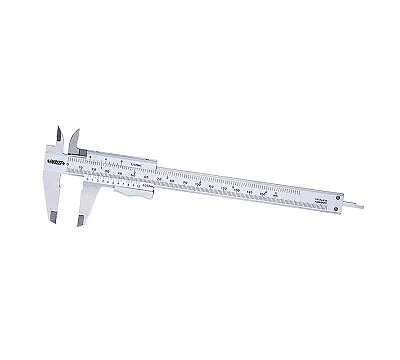

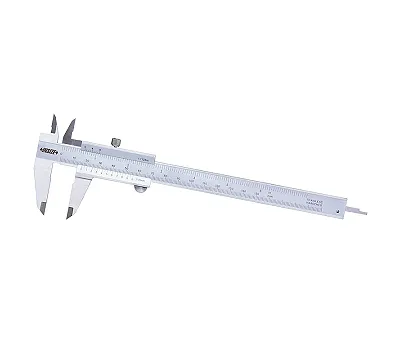

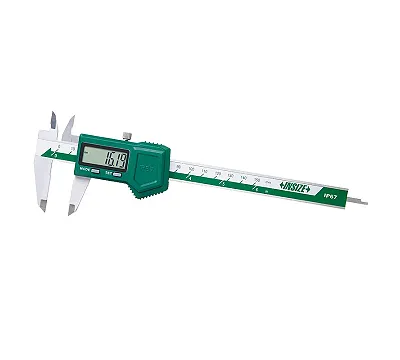

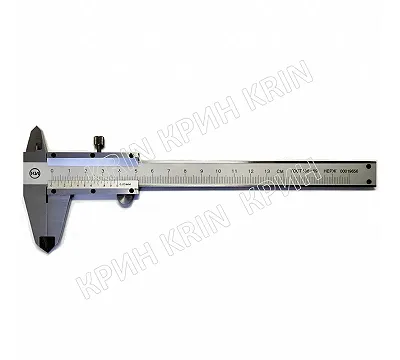

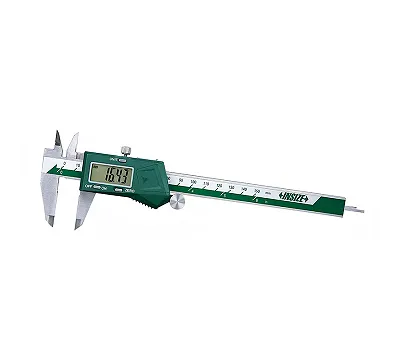

В каталоге представлены три основных исполнения: нониусные (классика), цифровые (электронные) и с круговой шкалой. Нониусные модели требуют навыка считывания показаний по совпадению штрихов. Цифровые устройства выводят результат на экран, что экономит время. Все модели оснащены глубиномером для замера дна отверстий. Инструменты выпускают бренды КРИН, CNIC, MITUTOYO и Griff.

Нормативы и точность

Весь измерительный инструмент изготавливают в соответствии с ГОСТ 166-89. Этот стандарт определяет требования к точности и конструкции. При выборе проверяйте, внесена ли конкретная модель в Госреестр СИ, если планируете проходить официальную метрологическую поверку. Для ответственных работ ориентируйтесь на ГОСТ 8.113-85, который регламентирует методику поверки средств измерений.

Правила работы и частые ошибки

При замере наружных размеров плотно прижимайте губки к детали, но не давите слишком сильно, чтобы не было перекоса. Для фиксации размера используйте стопорный винт на рамке. При измерении глубины ставьте штангу перпендикулярно поверхности, иначе получите неверный результат. Главная ошибка — работа грязным инструментом: стружка или масло на измерительных поверхностях дают погрешность. После смены протирайте штангу насухо и убирайте в футляр. В каталоге представлены штангенциркули ШЦ-1, ШЦК и ШЦЦ с диапазонами от 0 до 300 мм и ценой деления от 0,01 до 0,1 мм.
