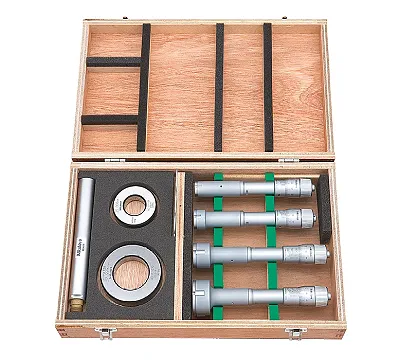

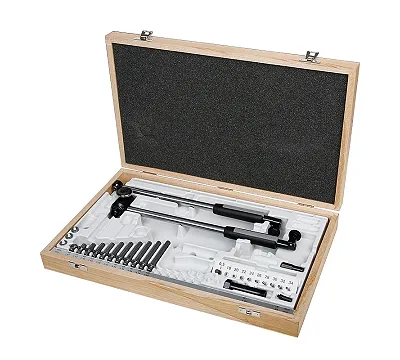

Набор нутромеров — это нутромер в комплекте со сменными измерительными стержнями и удлинителями, уложенный в кейс. Он нужен, чтобы одним прибором перекрыть широкий диапазон внутренних диаметров: от посадочных мест под подшипники до цилиндров и гильз. Нутромеры бывают микрометрические (штихмасы) и индикаторные: у первых отсчет по барабану, у вторых по стрелке индикатора.

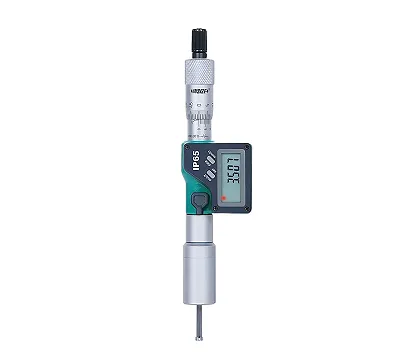

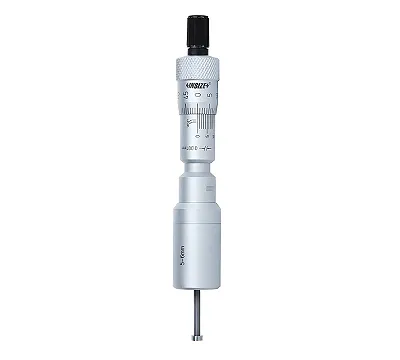

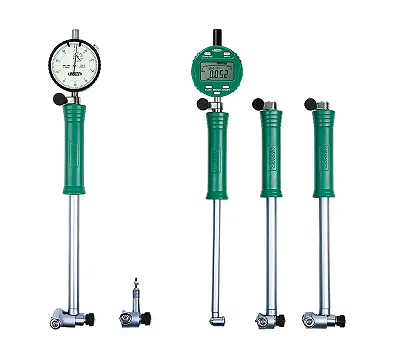

У индикаторного нутромера внутри головки рычажный механизм передает перемещение измерительного стержня на индикатор. Это сравнительный прибор: сначала его настраивают на номинал по кольцу или блоку концевых мер, потом читают отклонение. Цена деления индикатора обычно 0,01 мм, у более точных 0,001 мм. Микрометрический нутромер дает абсолютный размер по шкале и работает со сменными удлинителями, диапазон часто больше.
Смотрите на суммарный диапазон набора и шаг между стержнями: он должен закрывать размеры, с которыми вы работаете, без пробелов. Для контроля с допуском в сотки хватит индикатора с ценой деления 0,01 мм, для микронных допусков берите 0,001 мм. Индикаторный нутромер лучше для серии одинаковых отверстий, микрометрический для разных диаметров. Если результат нужен для протокола ОТК, проверьте наличие поверки. В каталоге представлены INSIZE, MITUTOYO и Туламаш.
Настраивайте прибор на кольцо или концевые меры перед каждой серией и после смены стержней. Ловите размер при покачивании: вдоль оси отверстия показание проходит через минимум (так находят плоскость сечения), поперек оси через максимум (так находят диаметр). Работайте при температуре детали, близкой к цеховой: нагретая заготовка покажет увеличенный диаметр отверстия, после остывания он уменьшится. Не прикладывайте усилие на стержни, чтобы не нарушить настройку механизма. Храните в кейсе.
