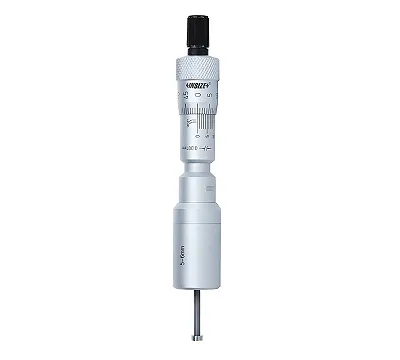

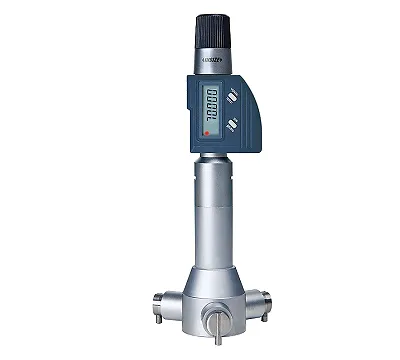

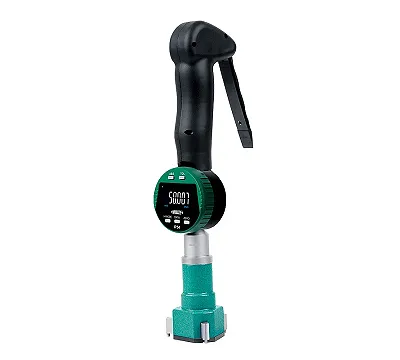

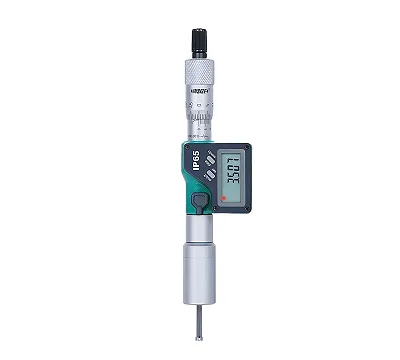

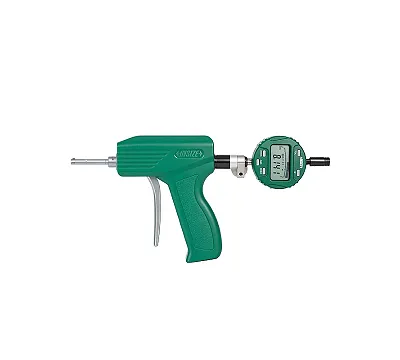

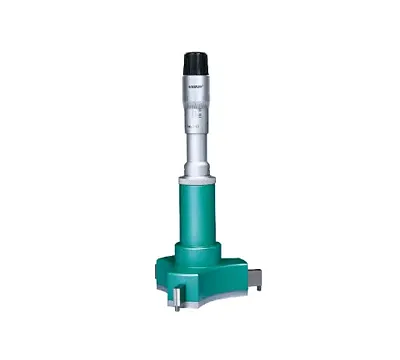

Трёхточечные нутромеры — это микрометрические нутромеры с тремя измерительными губками. Ими измеряют диаметр отверстий: гильз, втулок, корпусов подшипников. Три точки сами центрируют прибор по оси отверстия, поэтому показания меньше зависят от перекоса инструмента.
Вращение барабана двигает конус, который выдвигает три губки под 120 градусов. Прибор вводят в отверстие, выбирают зазор барабаном и считывают диаметр по шкале. Цена деления обычно 0,001 мм (или 0,005 мм у менее точных). Каждый нутромер перекрывает узкий диапазон диаметров, поэтому для размеров от мелких до крупных берут наборы с несколькими приборами. К крупным диапазонам идут удлинители.
Нутромер настраивают по установочному кольцу нужного размера: оно может входить в комплект или заказываться отдельно, это уточняйте в карточке. Без настройки прибор показывает смещённый результат. Нулевой отсчёт на кольце проверяют перед работой и при смене температуры.
Определите диапазон диаметра и требуемую точность. Для отверстия с допуском в несколько микрон нужен прибор с отсчётом 0,001 мм. Для глухих отверстий уточните, насколько далеко от торца расположены губки. Часть моделей внесена в Госреестр средств измерений (нужно для поверки). В каталоге INSIZE, MITUTOYO, Туламаш и SHAN.
Протрите отверстие и губки, не мерьте горячую деталь, руки не держите на корпусе дольше необходимого: прибор нагревается. Делайте замеры в нескольких сечениях по глубине и в двух поворотах, так видно конусность и овальность. Вводите без перекоса и без усилия.
