Переходная втулка 7:24 позволяет поставить в шпиндель инструмент или оправку, у которых конус меньше, чем у шпинделя. Конус 7:24 применяют на фрезерных станках и обрабатывающих центрах, обозначают его по размеру: 30, 40, 45, 50 (ISO, SK или BT).

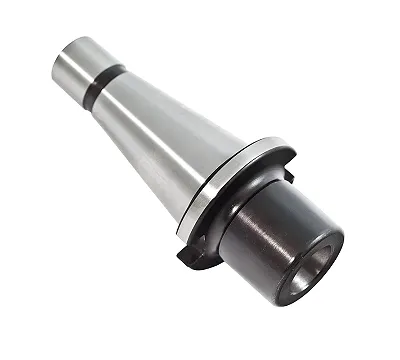

Втулка имеет наружный конус 7:24 под шпиндель и внутренний под хвостовик оправки. Бывают втулки с конуса 7:24 одного размера на другой, например с 50 на 40, и втулки, которые переводят конус Морзе в 7:24. Внутри делают резьбу под тягу или штревель, если станок с автоматическим зажимом. Часть позиций выполнена по ГОСТ 25827-2014 и 25827-93, они задают размеры конуса 7:24. Часть позиций выпускается по ГОСТ 25557-82.
Сначала определите конус шпинделя станка, затем хвостовик, который нужно в него поставить. Проверьте обозначения с обеих сторон втулки, например с ISO 50 на ISO 40. Проверьте способ фиксации: ручной зажим, затяжка тягой с резьбой или штревелем. Если станок с автосменой, нужны пазы и размеры под схват.
Каждая втулка добавляет ещё одну пару конусов, и вместе с этим возрастают биение и вылет, а жёсткость падает. Для чистовой обработки лучше сразу взять оправку с нужным конусом, а переходники оставить для разовых и несложных работ.
Протирайте конусы насухо, малейшая стружка даёт перекос. Следите, чтобы тяга правильно затянула втулку. Втулки не должны иметь забоин на конусе.
В каталоге втулки CNIC, Griff и ZITOM.
